供应SRQ2型旋转接头滕州胜荣厂家生产销售

发布时间：2018年8月29日   |   阅读次数： 588

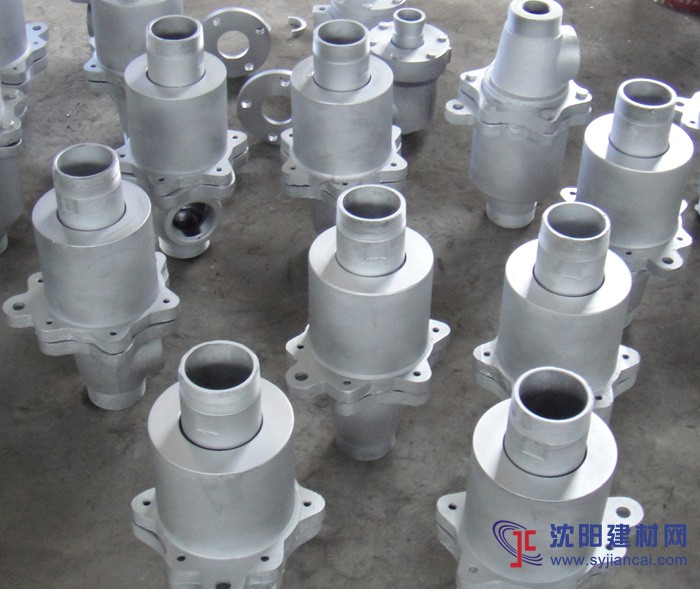

SRQ2型旋转接头

结构特点

    采用球面密封摩擦副，无油轴承支撑定位，两端密封件磨损后（单向只有一端）借助于弹簧的预压力随时补偿，偿时壳体沿轴承向后缓缓移动。球面密封摩擦副在间隙允许的范围内自由度较大，故对装机的精度要求不高。空心轴与配套设备同步运动，壳体相对静止。空心轴、球体和球体弹簧座相对的密封环形成球面摩擦副，密封环磨损到一定的厚度时，换上一个新的即可继续工作。流体由壳体开孔处进入空心轴通往设备，再从内管引出（单向没有），也可反过来工作，流体介质在旋转接头内腔者也可达到相互隔离。

使用参数

工作压力：1.6MPa                工作温度：220℃（热油280℃）

工作转速：100rpm                适用介质：水、蒸汽、热油等

安装

1、旋转接头在搬运和存放过程中应避免撞击与摔落，以免损坏连接口及内部零件。

2、尽可能装机同心，以确保旋转接头的良好运转。

3、螺纹连接的旋转接头在安装时，应注意内、外管的螺纹旋向是否与滚筒的旋转方向对应，且内、外管的螺纹旋向也应一致。

4、旋转接头与管道之间的连接，必须使用软管相连接，绝对禁止使用钢性硬管连接。

5、金属软管的配装长度应适当，且软管安装正确。

6、旋转接头的出入口尽可能直接与软管相连接，以减轻接头辅重，延长使用寿命。

7、内管的装配，应注意尺寸的配合及重量的辅助支撑，内旋式旋转接头的内管与接头的配合推荐使用H8/E7的公差配合。

8、旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm，以免影响旋转接头的自由调节与补偿。
