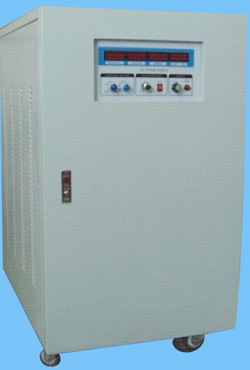

三相变频电源

发布时间：2015年10月8日   |   阅读次数： 402

三相变频电源主要技术参数： 输入电压 3相4线 380V±10% 输入频率 50/60HZ±5% 输出 线电压 0~259V/0~519v 两档可切换 相电压 0~150V/0~300V两档可切换 输出频率 47~63HZ在线可调，50HZ，60HZ，（100HZ，200HZ，400HZ）可选 负载稳压率 ≤1% 波形失真 ≤2%（THD） 频率稳定率 ≤0.01% 相角偏移度 平衡或空栽时≤1 100%不平衡负载时≤2.5 窗口显示 四位数字式电压,电流,频率,功率/功率因数 三相60HZ变频电源的主电路及控制电路按照三套独立的单相电源进行设计。主电路采用交一直一交结构，包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。其中，交-直部分为桥式整流，经交流接触器软启到电解电容滤波，得到平稳电流。三套单相逆变电路输出互差120电角度，在变压器原边彼此电气独立，在变压器副边接成星形，输出所要求的三相交流电。电压及波形控制针对单相输出，采用了三套独立的单相控制器，使三相电源的任一相均可以作为单相电源独立使用，并可适应任意不平衡负载，从而极大的提高了电源的负载适应能力。精度已达到0.05%。
