步进旋转平台

发布时间：2016年9月8日   |   阅读次数： 166

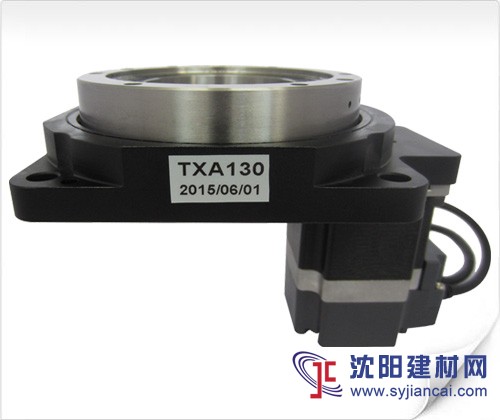

台湾中空旋转平台，安装尺寸供应85、130、200mm等4种型式，可承受大惯性的圆盘装置，使用高刚性的交叉斜角滚子轴承与旋转平台面呈现一体化的设计，整组搭配步进马达及驱动器。   *  采用Cross Rouor轴承结构，准确度高，载重量大。 *选配不失步步近马达稳定性大大提升 *六大用途：   1.负载惯性变化 2.高精度定位 3.施加惯量载重 4.利用中空孔的高精度定位 5.利用中空孔的光学 6.利用中空孔的吸取   优势：中空轴旋转平台可取代DD马达与分割器，在两者之间取得平衡，重复定位精度≦5秒，马达轻松配制，承载稳重，可搭配AC伺服马达或步进马达做任意角度分割，既可满足分割器无法达到之数位控制，定位精度又可媲美DD马达。可大幅度降低成本，为您带来意想不到的效果。   广泛适用于：印刷机械、纸工机械、制袋机械、造纸机械、电线电缆机械、卷线机械、线材机械、捆包包袋机械、纺织机械、纤维机械、揽线机械、木工机械、试验设备、模拟负荷用等机械设备 台湾中空旋转平台，安装尺寸供应60、85、130、200mm等4种型式，可承受大惯性的圆盘装置，使用高刚性的交叉斜角滚子轴承与旋转平台面呈现一体化的设计，整组搭配步进马达及驱动器。  ⒈支撑旋转平台的轴承：旋转平台所使用的轴承种类。 ⒉容许转矩：加速转矩、负载变动亦请在此容许转矩以下使用。 ⒊惯性惯量：马达部转子惯性惯量与减速机构部惯性惯量于旋转平台上所换算之值的合计。 ⒋分辨率：意即旋转平台回转1圈所需要的脉波数。 ⒌重复定位精度：显示于同样位置从同样方向进行反复定位时，发生多少误差的数值。 ⒍正反转角度误差：意即旋转平台在某个位置从正转方向定位时，与从逆转方向定位时的停止角度差。 ⒎角度传达误差：意即从输入脉波数计算出的旋转平台逻辑上的运转角度与实际运转之差。 ⒏容许推力载重：表示从旋转平台轴方向施加的轴向载重容许值。 ⒐容许惯量载重：施加载重于旋转平台的中心偏心的位置时，会出现使旋转平台倾斜的力量。此时的中心至偏心的量×载重所计算出的值意即惯量载重的容许值。 ⒑旋转平台平行度表示相对于作动器的设备侧安装面，旋转平台的安装面的倾斜度。 旋转平台的特点包括： （1）高刚性： 旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的5倍以上。 （2）高旋转精度： 旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削（标准级为精车），保证转盘的同轴度，平行度等形位公差。 （3）大力矩，低侧隙： 旋转平台采用行星减速的方式来增大输出力矩，减速比从1至600，输出力矩范围较大，能够满足各种力矩要求的场合。另外，行星减速机构中的太阳齿同时与三个行齿接触,加之先进的齿轮磨削工艺，使得旋转平台的反向侧隙达到3弧分，精度媲美DD马达。 （4）自带零点开关： 旋转平台配置光电开关及感应片，方便电气中的零点控制，简化机械设计流程。
