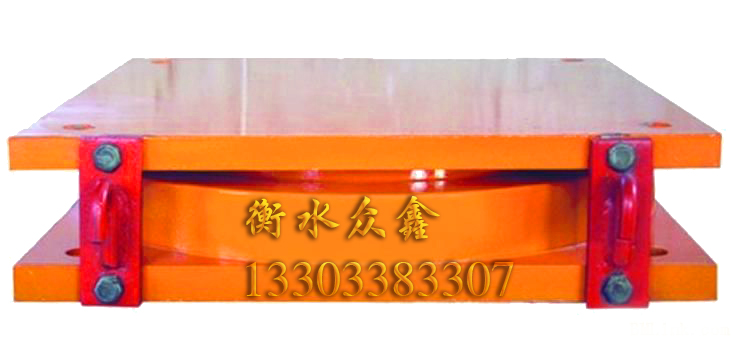

LQZ系列球型钢支座
网上不便公开详实价格，如需咨询LQZ系列球型钢支座价格，请-联-系：133-0338-3307
LQZ系列球型钢支座是一种新型的高承载全封闭球型桥梁支座。它不仅具有一般球型支座承载力大、转角大、转动灵活、转动力矩与转角无关等优点，还具有耐腐蚀能力强、防尘防水性能好、设计寿命长、小巧轻便等优点。
特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁；还可以在海洋大气及飞溅区等恶劣环境下使用。
一、LQZ系列球型钢支座的构造和工作原理：
LQZ系列球型钢支座的结构，它主要由下座板、球面四氟板、密封裙、中座板、平面四氟板、上滑板和上座板
LQZ系列球型钢支座的水平位移是由上滑板与中座板的平面四氟板之间的滑动来实现的。另外，通过在上座板上设置的导向板（槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。
球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。通常由于支座的转动中心与上部结构的转动中心不复合，而在中座板和下座板之间形成第二滑动面。根据上部结构与支座转动中心的相对位置，球面转动方向可以与平滑动方向一致或相反。如果两个转动中心复合，则无平面滑动。
二、LQZ系列球型钢支座的特点：
1、LQZ系列球型钢支座的一般特点
1）LQZ系列球型钢支座,由于球面结构的万向转动特点，可以讲各种震动所产生冲击力通过旋转扭力化解掉，从而产生减震隔震的效果；
2）LQZ系列球型钢支座是通过球面传力，不存在力的缩颈现象，混凝土桥墩受力均匀，延长了桥墩的寿命；
3）LQZ系列球型钢支座通过球面聚四氟乙烯板滑动，转动力矩小且与转角无关，别适用于大转角的要求，设计转角可达0.05rad以上；
4）LQZ系列球型钢支座各向转动性能一致，适用于宽桥、曲线桥等；
5）LQZ系列球型钢支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
2、LQZ系列球型钢支座的独有特点：
1）承载吨位大-最大支反力可超过100000KN；
2）转角大（最大转角0.06rad）；
3）耐腐蚀能力大大增强，可在海洋大气及飞溅区等恶劣环境下使用；
4）平面滑动和转动磨擦阻力小；
5）防尘防水性能好，可保证磨擦副无腐蚀无污染。
6）设计寿命长（按100年设计）；
7）支座小巧轻便，较同样支反力的盆式橡胶支座重量减轻40-50％，较同样支反力的其它球座重量减轻20～25％。
三、LQZ系列球型钢支座的设计参数：
1、支座反力
1）支座垂直反力从1500-100000KN，分30级。也可根据用户要求进行特殊规格的设计、制造。
2）支座可承受的水平力：固定支座和纵向活动支座在非滑动方向的水平反力不小于垂直反力的10%。
2、支座设计转角
分0.02和0.05弧度两种。也可根据客户要求，设计其它转角或更大转角的支座。
3、支座设计位移
顺桥向：±50、±100、±150、±200、±250mm；
横桥向：多向活动支座为±40mm。
4、支座设计摩擦系数
常温(-25℃～60℃)μ≤0.03
低温(-40℃～-25℃)μ≤0.05
四、LQZ系列球型钢支座的分类及代号：
1、球型支座的分类
|
|
|
|
|
|
