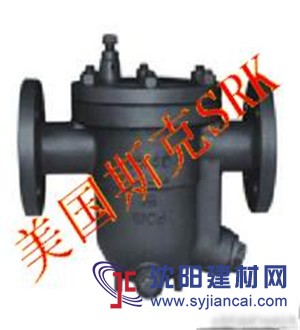

产品名称：进口浮球式带自动排气阀蒸汽疏水阀2018图

产品型号：SRKS系类

产品厂商：深圳市鼎机阀门有限公司

产品数量：大量

产品单价：面议

产    地：美国

产品品牌：美国斯克（SRK）

进口浮球式带自动排气阀蒸汽疏水阀2018图

  美国斯克SRK自由浮球式蒸汽疏水阀中国区总代理：深圳市鼎机阀门有限公司---手机：15817 443889  QQ:19287 28284   电话0755-365 53188

美国斯克SRK阀门在全球市场质量最认可阀门品牌之一

概述

进口浮球式带自动排气阀蒸汽疏水阀2018图

进口自由浮球式疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

进口自由浮球式疏水阀主要技术参数

公称通径（ DN ）： 15-100 ；

公称压力（ PN ）： 1.6-4.0Mpa ；

工作压力 (PMO) ： 0.2-1.6 Mpa ；

工作温度 (TMO) ： 350 ℃；

工作介质：蒸汽凝结水；

无负荷漏气率小于 3% ；过冷度 0.5%

进口SRK浮球式疏水阀安全系数  由于疏水阀zui大排水能力是按照连续正常排水测得的，计算求得的设备或管道凝结水应乘以安全系数(n)。安全系数受下列因素影响：  1) 疏水阀的操作特性；  2) 估计或计算凝结水量的准确性；  3) 疏水阀的进出口压力。  如果凝结水量及压力条件可以准确确定，安全系数可以取小一些，以避免选用大尺寸的疏水阀，否则操作效率低，背压不正常，会降低使用寿命。  安全系数(n)的推荐值见表4.2-2。  c) 需要的排水量

进口自由浮球式疏水阀特点

1、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得的加热效率

2、蒸汽压力变化时，不受影响，能连续工作性能稳定

3、漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好

4、自动排空气性能好

5、寿命长，浮球的整个球面都可以做密封面，无集中磨损。

  疏水阀工作原理：

机械型蒸汽疏水阀原理是依靠凝结水液位变化驱动.

热静力型蒸汽疏水阀原理是依靠凝结温度变化驱动.

热动力型蒸汽疏水阀原理是依靠凝结水动态特性驱动.

主要零件材料

零部件名称Part and component name 材质Material

阀体、阀盖Valve body、valve cover 铸铁、铸钢、不锈钢Cast iron、Cast steel、Stainless steel

自由浮球Free float ball 304/316不锈钢304/316 Stainless steel

阀座Valve seat 高铬不锈钢High chrome stainless steel

自动排空气装置Automatic air exhaust 不锈钢、热敏元件Stainless steel、Thermo-sensitive element

过滤网、罩Filtrating screen、Cover 不锈钢Stainless steel

不锈钢球直径

材质/Material B,JH5N D,JH7N E,JH9N F,JH11N G,JH13N

铸铁 Cast iron 68 110 150 180 200

铸钢 Cast steel 70 120 150 190 220
