简介
JLS-35、10、6、3KV,JLSJ额定电流高压电力计量箱，不配电度表称组合互感器，交流油浸户外式(也适用户内)，是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率50、60赫芝的三相交流：35KV、10KV、6KV、3KV系统网络上。具有精度高、重量轻、安装方便和防窃电告等优点，深受广大供电部门欢迎。三相三线计量箱由二只单相电压和电流互感组成，三相四线计量箱由三只单相电压和电流互感器组成，装入箱体中，一二次出线均用瓷套管装在面板上，外侧表面配装电度表供计量使用。

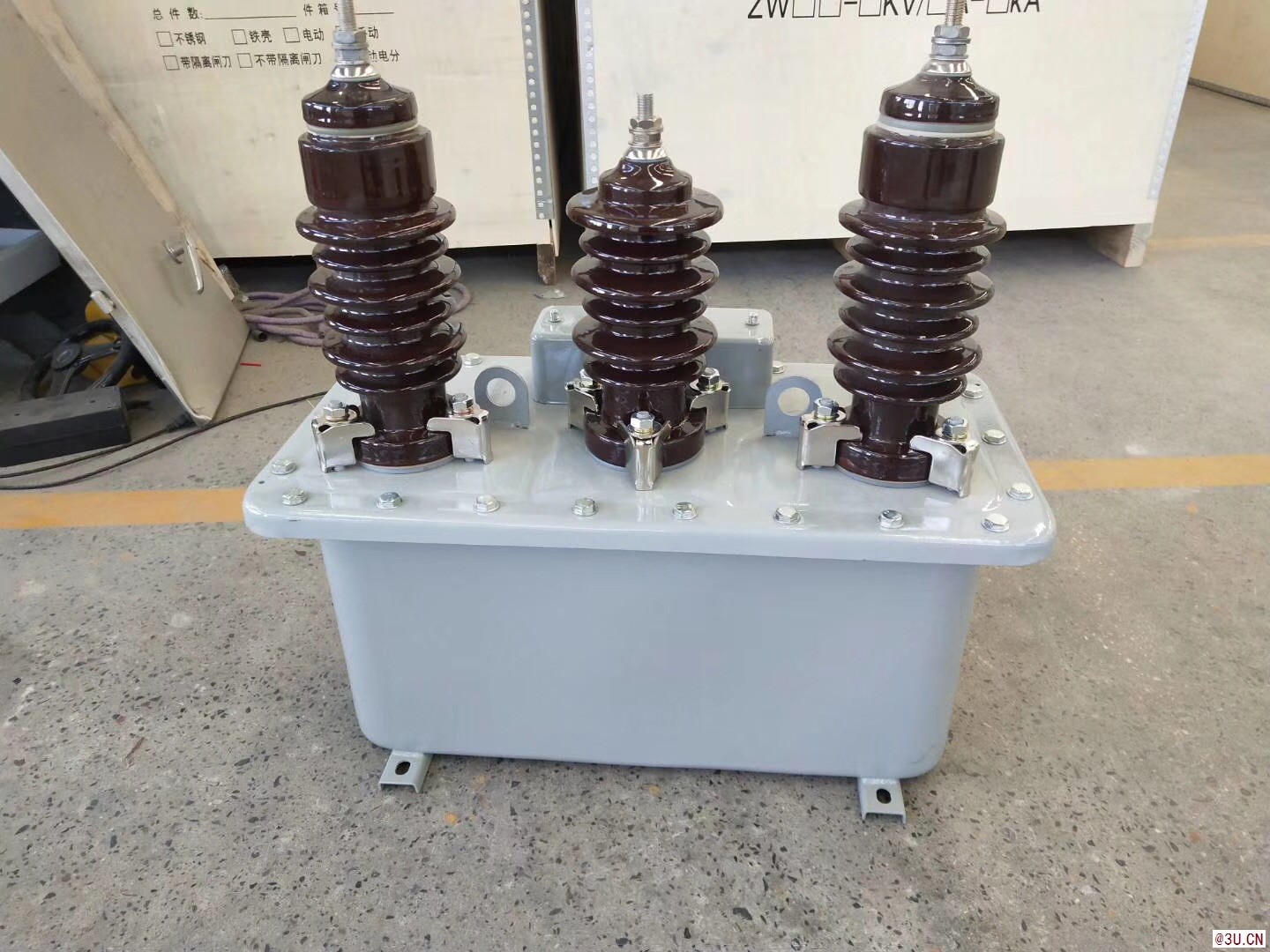

广西南宁油浸式计量箱15/30/50/75/100/5有现货
型号及含义 注：JLS-35、10、6、3型和JLSJWH-35、10、6、3型、SJWL-35、10、6、3型、SJWD-35、10、6、3型主要技术性能相同。单变比:2.5,5,7.5,10,15,20,25,30,40,50,60,75,100,120,150,200,250,300,400,600,800双比:2.5-5,5-10,7.5-15,10-20,15-30,20-40,25-50,30-60,50-75,100-200,150-300,250-500IEC标准JLS-35、10、6、3电流部分技术参数额定一次电流(A)执行国际1、计量箱符合国家标准GB17201-1997组合互感器的规定2、电流互感器符合国家标准GB1208-1997电流互感器的规定;

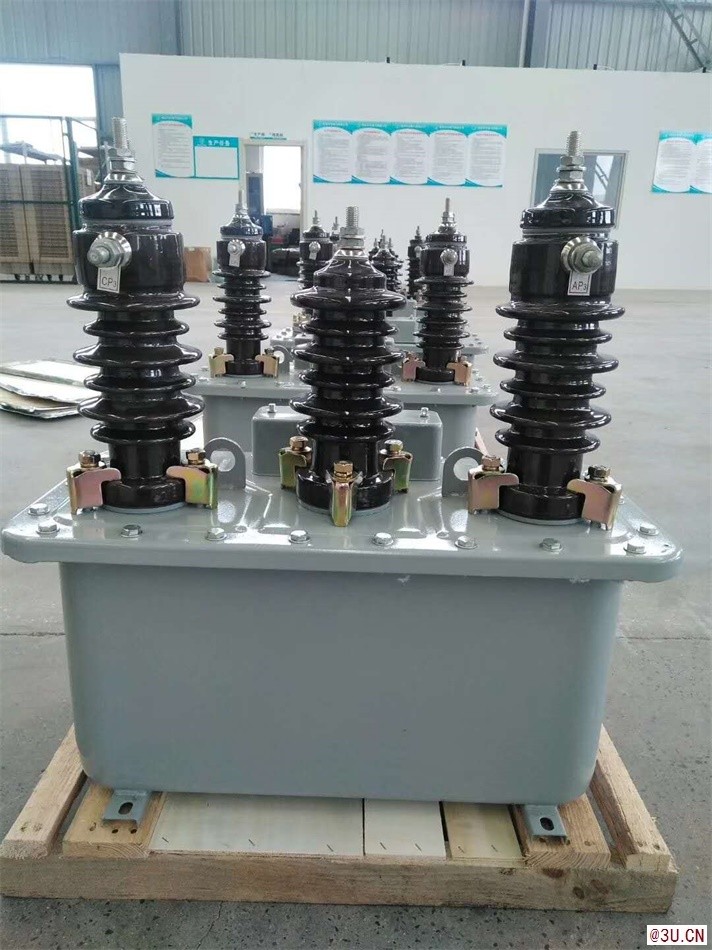

广西南宁油浸式计量箱15/30/50/75/100/5有现货
结构简介：
本产品由三相三元件组合互感器和仪表箱两大部分组成，三相三元件组合互感器由三只单相电压互感器（PT）及三只电流互感器（CT）组成，PT、CT均为电磁式，三只PT绕组采用Y/Yo接法组成三相测量装置，三只CT的一次绕组分别与电网A、B、C相串联，一次接AP1-AP2，BP1-BP2，CP1-CP2为大电流比，接AP1-AP3，BP1-BP3，CP1-CP3为小电流比。例如：50-100/5，一次接AP1-AP2，BP1-BP2，CP1-CP2为100/5，一次接AP1-AP3，BP1-BP3，CP1-CP3为50/5。
产品具有：JLS4、5、7-6，10kv低磁密、宽负荷、防窃电计量油浸计量箱三相均有互感器，0.2S的高精度足以避免失下状态下的窃电，特殊材质的应使用产品具有低磁密，小体积等特征。
（特别说明：所用变压器油为25号变压器油）

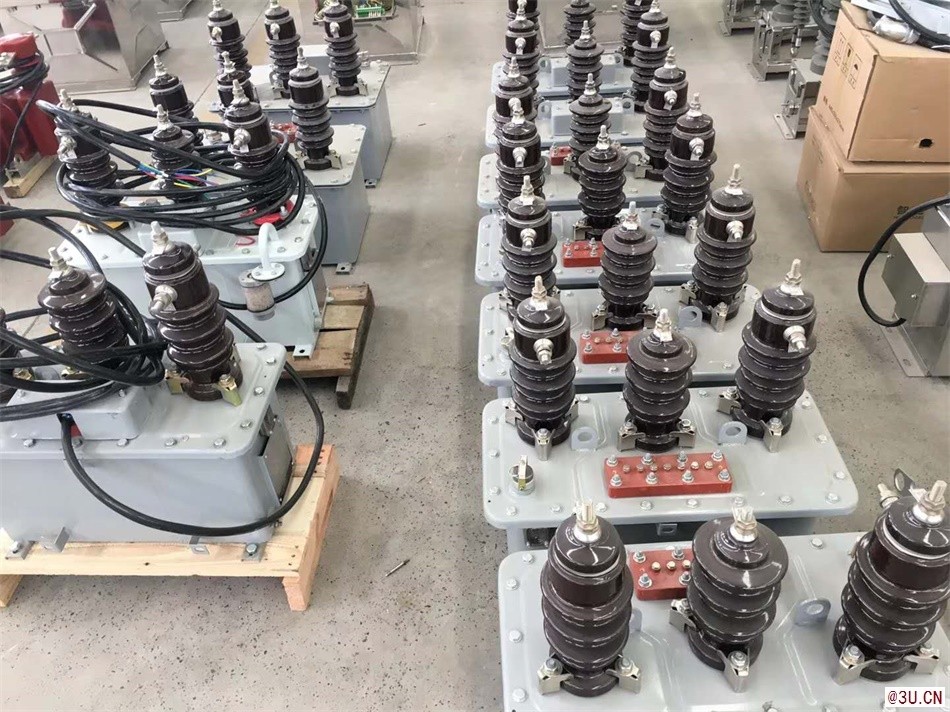

广西南宁油浸式计量箱15/30/50/75/100/5有现货
使用方法和注意事项：
1.本产品如用于计量分支线路的电度或用于考核线路损耗时，可将计量 箱安装在电杆的支架上。
2.用于计量电力变压器高压侧电度时，可与变压器安装在同一个平台上或安装在 电杆上。
3.新安装运行中的计量箱发现相序相反时，会出现有功电度表仍然正转，无功电度表反转的现象，造成电度表计量错误，应将计量箱高压侧任意两根对换位置，计量箱 变为正相序进行，才能保证计量箱准确计量。
4.本产品用于二相一地的电力线路计量电度时，应将地相接在计量箱B相上，其余 二相按正相序连接，防止产生计量的附加误差。
5.产品吊运时必须使用油箱上的吊攀。
6.组合互感器的二次接线端子b点和油箱上的接地螺栓应可靠接地，以免造成事故 维护和保管： 或补充新油。
7.计量箱在使用前需要妥善地保管在仓库内，仓库的温度为-25℃至＋40℃，相对 湿度不大于85％，通风良好，无腐蚀性气体存在。
|
|
|
