高清转换器HDMI转HDMI

发布时间：2013年11月5日   |   阅读次数： 458

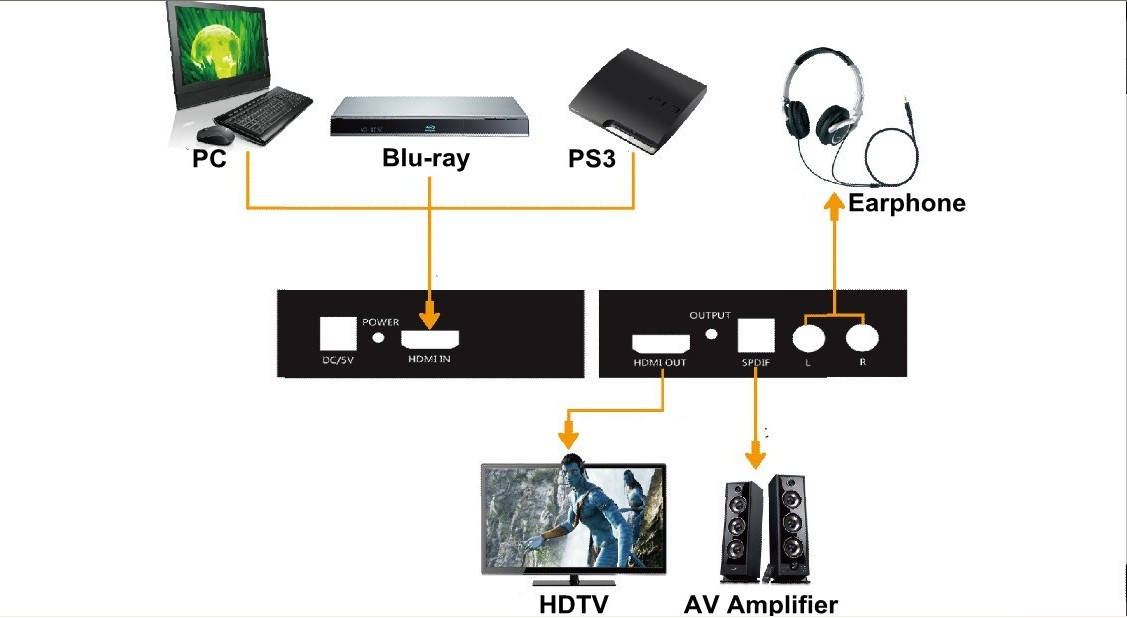

尊敬的客户： 　　　您好，非常感谢您购买本公司的产品。为了实现产品的最佳效果和保证安全，请您在对产品进行连接、操作、调试前仔细阅读本手册。此手册请予以保留，以备将来查阅。 　　　本公司所生产的HDMI切换器、网线延长器、矩阵、分配器等系列产品，其设计之目的是为了让您的影音设备使用起来更便捷，更舒适，更高效，更节能。 　　这台编号为HD1TO1LR的转换器可以把HDMI信号源连接到单个的HDMI显示设备并独立输出立体声+SPDIF信号输出，然后在支持HDMI输出的显示设备（如电视、投影仪）上播放。 　　　本公司所生产设备为以下应用提供解决方案：如对噪声、传输距离及安全有限制的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。 产品简介 产品特点： 一路HDMI信号输入，转换成一路HDMI+ Audio (SPDIF+R/L)输出 支持音频输出: SPDIF+ R/L analog，（光纤输出只支持立体声） 输入支持：最高支持1080P(50/60赫兹)， LED指示灯，当信号源或者信号端出于工作状态时，相应的指示灯会变亮。 无信号损失 安装简单 外置DC5V/1A规格的电源 　　　　　　 　　　　　随机配送附件图示: 　　　　　 　1、5V电压电源适配器 　2、说明书一份 　　　 电源适配器 　　　物理连接口示意图: 　　　 　　　　　　　　　　　　　　 　 　　　　　　　　　　　　　　　　　图1.0 前面板示意图 　　DC /5V: 5V直流电源接口 Power: 电源指示灯 　　HDMI IN: HDMI输入接口 　　　　　　　　　　　　　　 图1.1 后面板示意图 　　HDMI OUT: HDMI输出接口 OUTPUT：输出指示灯 SPDIF：SPDIF音频输出接口 　　L/R：模拟声道（L/R）输出接口 　　 连接与操作: 把一台支持高清设备通过高清线材与转换器输入口连接 把支持HDMI显示设备与转换器HDMI输出连接。 用一条音频线把转换器R/L接口与音响设备连接起来。 用一条光纤线把转换器SPDIF接口与音响设备连接起来。 将外置5V电源与转换器连接。. 产品规格: HD1TO1LR HDMI分辨率 ………………………...........24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i 支持视屏色彩格式 ……………………………………..…………….24bit/deep color 30bit,36bit 音频输出………………………………………………………………………. 左右声道和光纤输出 最大传输带宽…….………………….…………..…………………………………………..225MHz 最大波特率…………………………………………..…………………………………….6.75Gbps 输入/输出TMDS 信号 ………….……………………..………..……………… 0.5~1.5Volts p-p 输入/输出 DDC 信号 ……………………….…………….…………..………… 5Volts p-p (TTL) 输入线缆长度..…... ………………………………..….……≤15m AWG26 HDMI standard cable 输出线缆长度……………………………….….…………...≤20m AWG26 HDMI standard cable 最大工作电流………………………………………………….………………………………500mA 电源适配器规格………………………...Input:AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1A 工作温度范围……..…………….…………………………………………………….. (-15 to +55℃) 工作湿度范围………………………….….……………………………………5 to 90%RH (无凝缩) 尺寸(长*宽*高) ………………………………………………………….…..84.5X61.8X21(mm) 重量…..……………………………………………………………..…….………..……………132g 注意事项: 　　　请正确使用并妥善保养，以保证产品性能以及正常工作。 要远离潮湿、高温、多尘、腐蚀性及氧化性气体环境以免损坏。 所有部件应避免强烈振动，不得碰撞、敲击、跌摔，以免损坏。 请勿用湿手接触本机电源适配器插头 从电源插座上拔掉适配器插头时,请握住插头,不要拉电源线. 机器不用时请关掉电源(长期不用时请拔掉电源适配器插头) 请勿开启机盖,切勿接触机内任何器件. 必须使用厂家提供或经厂家认可的电源适配器 　　　在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下： 　　　 序号 故障现象 原因及解决方法 1 不通电 1、检查电源插头是否正确插入电源插座. 2、检查电源是否打开. 2 无图像 确认电视已开机并处于与本机连接. 输入信号源是否开启并连接完好. 检查系统的连接状态. 检查连接线是否完好. 线材质量（HDMI线材要求符合HDMI标准）. 3 图像模糊 连接口重新连接,以防插座接口接触不良 线材质量（HDMI线材要求符合HDMI标准） 　　　　　　　　　　　　　　　　　　　　产品质量声明 　　　　　　　　　　　　　　　　 　　　本公司对其产品予以质量保证，同时确保其生产无原料和生产工艺方面的缺陷。 　　　如若由于此类缺陷造成产品无法正常使用的，而且自发货日期算起一年内通知本公司的，本公司有权根据实际情况，决定是否对其问题产品进行修理或者替换。由于机械、电气、滥用产品或者擅自修给等原因所造成的问题，公司不承担其责任。 　　　如若报修符合上述维修条件的问题产品，报修者需要按当时产品零件的市场价格和维修人员的市场价值支付相关的维修费用。 　　　此项产品质量声明可以包括：其他任何公开的或者非公开的质量保证、有无限责任的质量保证、适用于任何目的非公开的质量保证或者任何可销性和适用性的保证。上述诸项保证皆可能会被本公司公开拒绝。 　　　 1 如若需享受质保权利，受保人应出具购买证明。 　　 2 中国以外之客户，需要承担产品之往来邮运费用。 　　 3 铜质线缆其保质期为30天，同时线缆应避免任何刮伤、标记并保持线圈完好。 　　　 　　　本手册所包含之信息是经过仔细核实并确保无误的。本公司不为由于本手册可能所含错误所带来的风险或者损失承担责任。无论何种情况，即或告悉此类损失的可能，本公司亦不对此手册所含之错误或者遗漏所引起的直接的、非直接的、特殊的、偶然的或者由此带来的后续损失承担责任。本公司保留不需要提前通知本手册读者而对其内容做出更改的权利。 　　　
