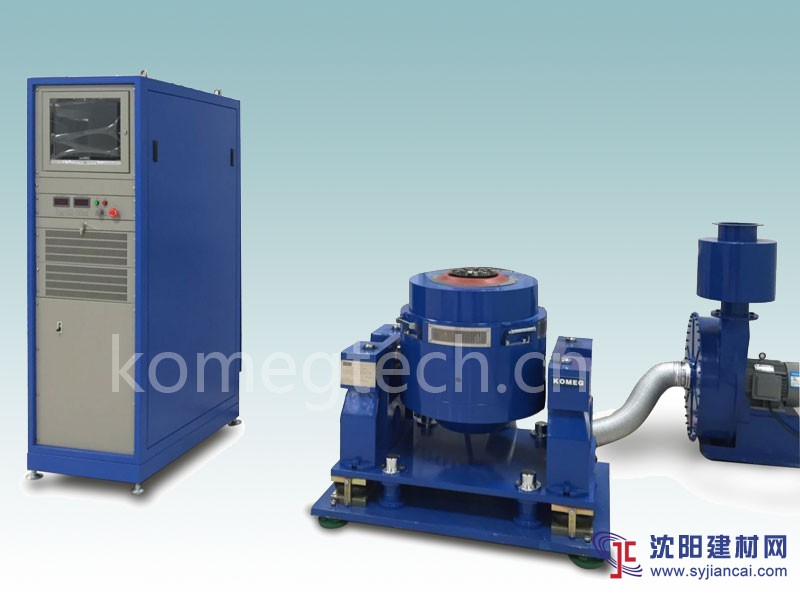

电磁式振动试验机

发布时间：2017年11月15日   |   阅读次数： 256

电磁式振动试验台用途

广泛适用于国防、兵器、航空、航天、通讯、电子、电器、交通、家电等领域。根据需要，可为用户提供气侯、力学等多环境的综合试验装置。用于各种产品的振动试验。

电磁式振动试验台功能说明

※ 音圈结构获得中标局及美国发明专利。

※ 水平滑床采用无段式静音油压帮浦。

※ 侧板、底板采用铸钢制造，坚固且具低共振之特性。

※ 机台采气囊及油压缓冲器双重避振设计，无须地桩固定，机台安全稳定不摇晃，不影响楼板结构及受到外界振动干扰。

※ 2kgF～3,000kgF (10,000kgF~Max)

※ DC~2,000Hz option(4,000Hz~Max)

电磁式振动试验台执行满足标准

GB2423-82,MIL-STD-810D,MIL-781C,IEC68-2-84及国军标GBJ-150.16-86等规范中关于宽带随机振动高级再现试验要求。



电磁式振动试验台规格说明

型号	ES210H-300	ES210H-400	ES210H-600	ES210H-1000
推力	300 kgF	400 kgF	600 kgF	1000 kgF
频率范围	3000 Hz	3000 Hz	3000 Hz	2000 Hz
最高加速度g	34 g	44 g	50 g	66g
最大位移mm	30 mm	30 mm	40 mm	50 mm
最大速度cm/sec	190 cm/sec	190 cm/sec	220 cm/sec	230 cm/sec
最大载重kg	80 kg	80 kg	120 / 250 kg	250 / 400 kg
音圈质重kg	9 kg	9 kg	12 kg	15 kg
音圈直径mm	150 mm	150 mm	200 mm	200 mm
外观尺寸mm	730 x 660 x 750	730 x 660 x 750	900 x 900 x 900	1000 x 1000 x 900
重量kg	700 kg	700 kg	1300 kg	1900 kg

型号	ES210H-2000A	ES210H-2000B	ES210H-3000A	ES210H-3000B
推力	2000 kgF	2000 kgF	3000 kgF	3000 kgF
频率范围	2000 Hz	2000 Hz	2000 Hz	2000 Hz
最高加速度	100 g	65 g	107 g	50 g
最大位移	50 mm	50 mm	50.8 mm	50.8 mm
最大速度	230 cm/sec	230 cm/sec	140 cm/sec	140 cm/sec
最大载重	250/400 kg	250/400 kg	600 kg	600 kg
音圈质重	20 kg	31 kg	31.6 kg	40.8 kg
音圈直径	260 mm	450 mm	440 mm	640 mm
外观尺寸	1500*1300*1100	1500*1300*1100	1042*1266*848	1042*1266*848
重量	3000 kg	3000 kg	3000 kg	3000 kg
