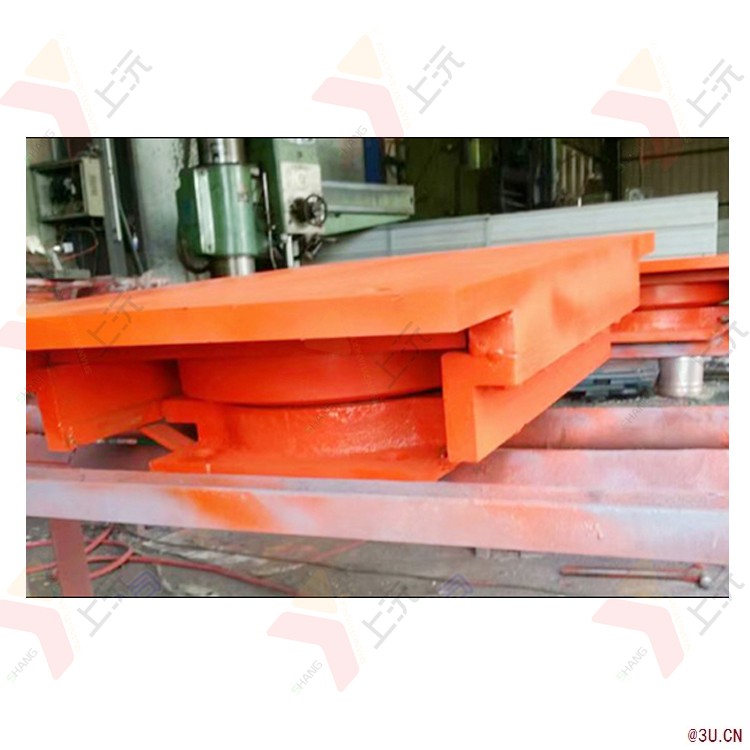

供应滑动端支座，双向球铰支座

发布时间：2021年1月20日   |   阅读次数： 219

支座的技术性能

1、支座反力(竖向承载力)分为16 级;1000 , 1500 , 2000 , 2500 , 3000 , 4000 , 5000 , 6000 , 7000 , 8000 ,9000 和10000 , 12500 , 15000,17500 , 20000KN 。

2、支座设计转角θ分为0.01 、0.15 和0.02rad (根据需要可增大)。

3、支座设计位移量

  顺桥向：1000 一2500KN e=士50 和士100mm ;3000 一10000KN e=士50 、土1 00mm 和士1 50mm ;

  横桥向(GX 多向活动支座)e=土2Omm

　 设计位移量根据工程需要可进行变更。

4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，应力为30Mpa 左右时，取值如下：常温(-25 ℃ ~+60 ℃ )0.03 低温(-40 ℃ ~+40 ℃ )0.05

5、支座可承受的水平力：

   纵向活动支座(ZX )横桥向水平力为支座反力的10 %

   固定支座(GD)承受水平力为支座反力的10 %
