IGBT器件高电流测试脉冲电流源

发布时间：2021年9月17日   |   阅读次数： 188

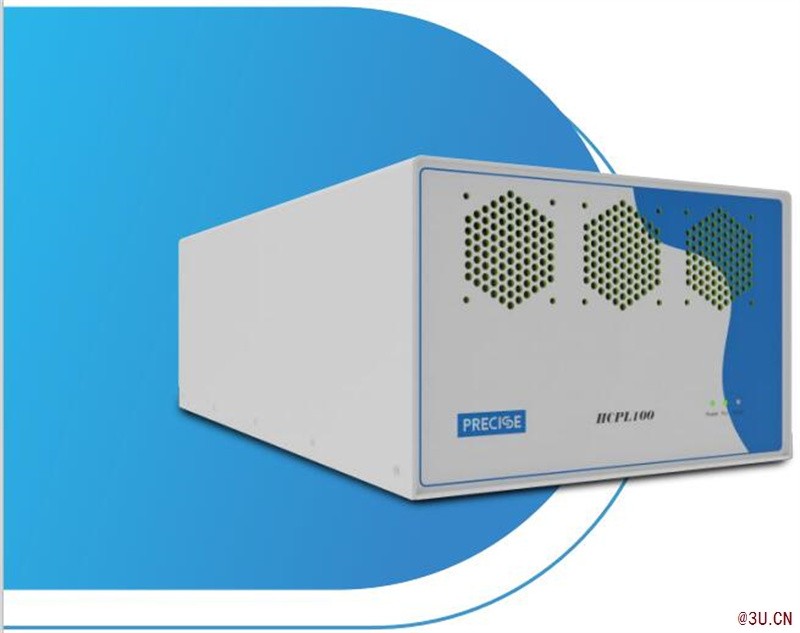

HCPL100型 IGBT器件高电流测试脉冲电流源



高电流脉冲电源为脉冲恒流源，具有输出电流大（1000A）、脉冲边沿陡（10uS）、支持两路脉冲电压测量（峰值采样）、支持输出极性切换等特点。详询一八一四零六六三四七六

设备可应用于肖特基二极管、整流桥堆、IGBT器件、IGBT半桥模块、IPM模块等需要高电流的测试场合，使用该设备可以独立完成“电流-导通电压”扫描测试。

器件

测试项

肖特基二极管，整流桥堆

瞬时前向电压

IGBT器件

IGBT导通压降、键合线阻抗

IGBT模块，IPM模块

IGBT导通压降、二极管瞬时前向电压、键合线阻抗



技术指标

     参数

指标

电流脉宽

20μs~500μs

脉冲电流上升沿时间

<10μs

输出脉冲电流

3~1000A量程，精度0.1%FS±1A

输出负载电压要求

<12V@1000A

DUT电压测量

2独立通道

远端测量，峰值电压测量（取样点可配置）

0~12V量程,精度0.1%FS±3mV

电流脉冲输出间隔时间

1秒

电流脉冲峰值功率

<12kW

多设备并联

支持多设备并联输出超大电流，如3000A

输出极性反转

支持

触发信号

支持trig in及trig out

通讯接口

RS232

输入电压

90~264VAC、50/60Hz

输入功率

<500W

尺寸

长516 x宽250 x高160mm



应用领域

肖特基二极管

整流桥堆

IGBT器件

IGBT半桥模块

IPM模块


更多有关IGBT器件高电流测试脉冲电流源的信息找武汉生产厂家普赛斯仪表一八一四零六六三四七六
