10A脉冲数字源表国产

发布时间：2021年9月23日 | 阅读次数： 142

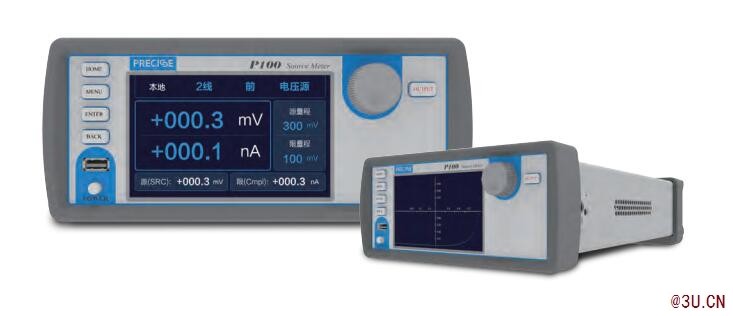

10A脉冲数字源表国产找普赛斯仪表，厂家直销、服务完善！P系列脉冲源表是普赛斯在直流源表的基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能，最大脉冲输出电流达10A，最大输出电压达300V，支持四象限工作，因此能广泛的应用于各种电气特性测试中。P系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。

脉冲源表特点

?5寸触摸显示屏全图形化操作
?内置强大的功能软件，加速用户完成测试，如LIV、PIV
?源及测量的准确度为0.1%，分辨率5位半
?四象限工作（源和肼），源及测量范围广：电流低至1pA，电压高至300V
?最小脉冲宽度100uS
?丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
?支持USB存储，一键导出测试报告
?支持多种通讯方式，RS-232、GPIB及以太网

?脉冲源表技术指标

电压及电流精度：(不同型号电压量程有差异，以选型指南为准)

量程技术指标如下：

电压	源		测量
量程	分辨率	准确度±(% rdg.+volts)	分辨率	准确度±(% rdg.+volts)
300mV	30uV	0.1%±300uV	30uV	0.1%±300uV
3V	300uV	0.1%±500uV	300uV	0.1%±500uV
30V	3mV	0.1%±3mV	3mV	0.1%±3mV
300V	30mV	0.1%±30mV	30mV	0.1%±30mV
电流	源		测量
量程	分辨率	准确度±(% rdg.+A)	分辨率	准确度±(% rdg.+A)
100nA	10pA	0.1%±0.5nA	10pA	0.1%±0.5nA
1uA	100pA	0.1%±3nA	100pA	0.1%±3nA
10uA	1nA	0.1%±5nA	1nA	0.1%±5nA
100uA	10nA	0.1%±50nA	10nA	0.1%±50nA
1mA	100nA	0.1%±300nA	100nA	0.1%±300nA
10mA	1uA	0.1%±5uA	1uA	0.1%±5uA
100mA	10uA	0.1%±20uA	10uA	0.1%±20uA
1A	100uA	0.1%±2mA	100uA	0.1%±2mA
3A	300uA	0.1%±3mA	300uA	0.1%±3mA
10A	1mA	0.1%±5mA	1mA	0.1%±5mA

脉冲技术指标如下：

最大电流极限	最大脉宽	最大占空比
100mA@300V	DC，无限制	100%
1A@30V	DC，无限制	100%
1A@300V	5mS	3%
3A@100V	10mS	5%
10A@30V	1mS	5%

最小可编程脉宽200us，在部分量程上脉宽大于该值；脉宽可编程分辨率20us，脉宽编程精度±10uS。

其它技术指标如下：
源限度：直流模式最大输出功率30W，脉冲模式最大功率300W，4象限源或肼模式；
过量程： 105%量程，源和测量；
稳定负载电容：<22nF；
宽带噪声(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；
FORCR HI和SENSEHI之间的最大电压为：3V；
FORCR LO和SENSELO之间的最大电压为：3V；
线缆保护电压：输出阻抗1KΩ，输出电压偏移<5mV；
最大采样速率：100000 S/s；
触发：支持IO触发输入及输出，触发极性可配置；
输出接口：后面板接口；
通信口：RS-232、GPIB、以太网；
电源：AC100~240V 50/60Hz；
工作环境：25±10℃；
尺寸：106mm高 × 255mm宽 × 425mm长；
质保期：1年；

脉冲源表应用
?纳米材料特性测试，石墨烯、纳米线等
?有机材料特性测试，电子墨水、印刷电子技术等
?能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
?分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
?传感器特性测试，电阻率、霍尔效应等

有关10A脉冲数字源表国产的更多信息请咨询一八一四零六六三四七六
