ID-JA883操作说明

请仔细阅读操作说明，保证正确安装使用本系列锁具

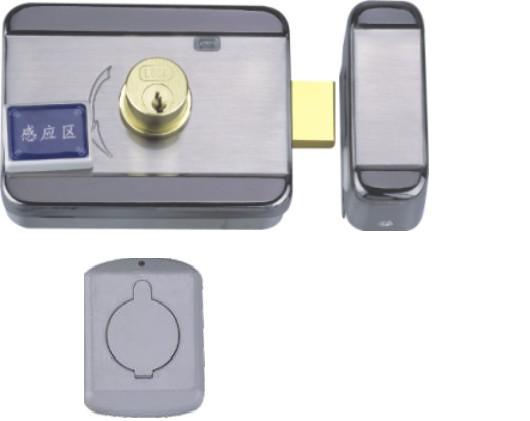

   本锁具为电机智能型一体化锁具，适用于家庭、楼宇、宾馆、办公室等场合。具有技术性能好和安全可靠，使用寿命长、关门无噪音、环保、节能、使用方便等优点。

1、产品特点：

l         设计了稳定可靠的机械控制机构，使故障率最小。使用精密的步进电机作为驱动源，无碳刷、寿命更长久。

l         使用了单片机智能控制的电路系统，满足你对锁具所需的功能。

l         比例合适的外型尺寸、精细的表面处理，更合乎你的审美要求。

2、产品选型：本产品适用安装在各种往外拉开的门或者往内推开的门使用，无需左右之分。

     除基本型号外用户可根据需要定购：面盖上增加限制旋钮使用的控制锁头，         面盖上增加电开按钮开关，面盖上旋钮增加防橇罩，锁头上增加状态信号发光二极管

     锁体内增加刷卡电路板，锁头上增加刷卡线圈，即可成一体化刷卡门禁锁具         可选配报警功能：默认刷卡及对讲电信号开锁为正常使用，使用钥匙或破坏锁头及撬开门都视为非法开门，发出报警声。

3、产品安装：请参考图示的安装尺寸打孔关使用所配带的安装螺钉紧固锁具，请注意锁体安装位置门面上平整，否则可能造成锁体内运动部份不灵活。因本锁具内装有单片机控制的电路板禁止使用焊接固定以免损坏锁具。如有特殊需要也可订制安装底板。安装时锁栓座外壳与锁体外壳之间为5-6mm间隙、锁舌伸出应在锁栓口的中间部位。

4、接线说明：该产品接线方法非常简单，将主机上两根电源线+E、-E和开锁信号线L+、L-分别与锁内电路板上的标记（接线端子旁边）或接线端子上标记对应拧紧即可。

5、操作方法：

正常开锁：通过对讲、刷卡、遥控等功能输出开锁电流至锁具即实现电控远程开锁。通过旋转钥匙或面盖扭旋转，然后推或拉开门。如因门变形严重和反弹力过大造成锁未完全打开时需推或拉动门使至消除反弹力即可顺利开门。当使用电控、或手动开锁后，如在5秒内没有开门。锁具将自动锁上。此时进出需再次给出开锁信号。配匙操作请见《红外遥控操作说明》。

6、电气性能与参数：

如使用超过12VDC电源请与经销商联系，否则可能损坏电路板！

 工作电压：12VDC      最大压降：0.5VDC    瞬时电流：0.5A     通电时间：0.25秒

 开锁功率：2W  电源线路电阻：<1.5欧姆  开锁线路电阻：<6欧姆   噪音：<30DB

 适应温度：-40-80  使用寿命：>100万次   适应湿度：：70%    绝缘强度：250V（2分钟无击穿）
