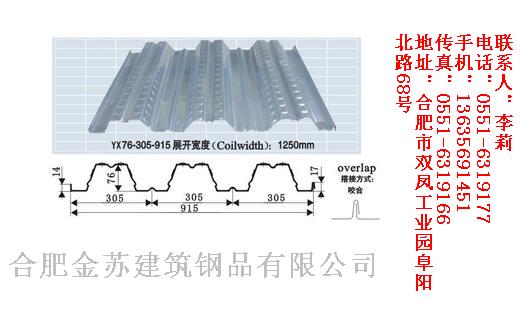

压型钢板在支撑构件上的搭接长度：
|
项目 |
搭接长度（mm） |
|
截面高度＞70 |
375 |
|
截面高度≤70 |
坡度＜1/10 |
250 |
|
坡度≥1/10 |
200 |
|
墙面 |
120 |
压型钢板的焊接：
每一片压型钢板两侧沟底均需以15mm直径的熔焊与钢梁固定，焊点的平均最大间距为30cm，焊接材料应得穿透压型钢板并与钢梁材料有良好的熔接，如果采用穿透式栓钉直接透过压型钢板植焊于钢梁上，则栓钉可以取代上述部分焊点数量，但压型钢板铺设定位后，仍应按上述原则被固定，唯熔焊直径可以改为8mm以上。
与钢梁的焊接不仅包括压型钢板两端头的支撑钢梁，还包括跨间的次梁。
如果栓钉焊接的电流过大，造成压型钢板穿烧而松脱，应在栓钉旁边补充焊点。 压型钢板与主梁连接
可采用角焊塞焊连接。组合板与钢梁的端锚固连接，采用焊钉穿透压型钢板与钢梁焊接熔融在一起的方法。
现场开孔及切割
工地现场所需压型钢板的切割工作，如斜边、切角、超长、留孔及一些不规则面等， 均应使用等离子切割机，避免破坏钢板表面镀层处理。如使用氧气乙炔切割，则应于切割口边缘涂上富锌粉防锈漆，以免锈蚀；进行水电、通风管道施工施工时，由压型钢板施工人员进行切洞。切割后应按要求进行洞口的防护。
在压型钢板定位后弹出切割线，沿线切割。切割线的位置应详参照楼板留洞图和布置图，并经核对；
如错误切割，造成压型钢板的毁坏，应记录板型与板长度，并及时通知供货商补充；
一般孔洞应尽可能留在混凝土浇筑后再切割,如垂直板肋方向的预开洞有损及压型钢板的沟肋时，必须按规定补强。
|
