脉冲布袋除尘器清灰装置喷吹有多种形式,如逆喷、顺喷、对喷、管式喷吹、箱式喷吹、环隙喷吹等.其中管式中心喷吹应用较多.除尘器采用顺喷顺流设计,即气流由除尘器上部箱体进入,从下部箱体的净气联箱排出.其流动方向与脉冲喷吹方向以及清灰后粉尘落入灰斗的方向一致,而且净化后的空气不经过引射喉管,大大降低了除尘器阻力,减少了风机负载,节省动力消耗,有利于粉尘沉降.
YMD型低压喷吹脉冲布袋除尘器工作原理:
YMD型低压喷吹脉冲布袋除尘器含尘气体由进气口进入箱体,通过滤袋得以净化,净气孔经文氏管进入上箱体,从排气口排出,滤袋外表面粉尘不断增加,使除尘器阻力增大,为使设备阻力维持在一定范围,要清除滤袋表面的灰尘,清灰时由控制仪定期顺序触发各控制阀,开启嵌入式脉冲阀,使气包内压缩空气由喷吹管上的喷嘴喷出（一次风),通过文氏管诱导数倍于一次风的周围空气（二次风)进入滤袋,在瞬间产生振动波与逆向气流,抖下粉尘,落入下箱体,经排风阀排出机体.在清灰过程中，每次喷吹时间称脉冲宽度，一般仅0.1-0.2秒，全部滤袋完成一个清灰循环的时间为脉冲周期.

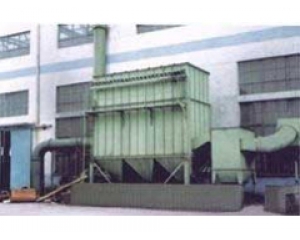

YMD型低压喷吹脉冲布袋除尘器产品概述
本低压喷吹脉冲布袋除尘器在一九八一年十月由冶金工业部安全技术监察局组织论证并通过这项科研成果,肯定了YMD-I型脉冲布袋除尘器的低压喷吹脉冲除尘技术及其在应用上的结构形式和主要性能的合理性、先进性.
|
