一、概述
还我们一片蓝天，留住APEC蓝成为我们的心愿。为了我们和子孙后代，环保必将需要我们共同努力。目前日益严重的大气污染已成为国家、人民共同关注的焦点。我公司参考国内外的先进的烟气处理技术，进行了十余年的环保设备的制造经验，专门针对中小型项目的烟气处理研发了盛阳jshb高效卧式脱硫除尘器。本设备除尘效果100%达到国家环保排放标准，运行成本低。
二、 工作原理
盛阳jshb高效卧式脱硫除尘器的重要工作介质为水，充分利用水的分散性及超强的吸附性，并利用水对烟气中可溶气体的溶解性，完成对烟气的净化作用。通过爆气的方式让水与烟气充分混合，水通过强大的表面张力对烟气中的灰尘进行了吸附，同时水与烟气混合的过程中有害气体SO2、SO3、HF、NO2、NO等与水发生化学反应生成酸溶解与水中，从而达到脱硫的目的。并在水中加入NaOH（火碱）制成碱溶液，与溶于水中形成的酸发生中和反应生成盐而达到其工作原理如下：
SO2+H2O=H2SO3 2NaOH+H2SO3=Na2SO3+2H2O
SO3+H2O=H2SO4 2NaOH+H2SO4=Na2SO4+2H2O
三、结构与组成

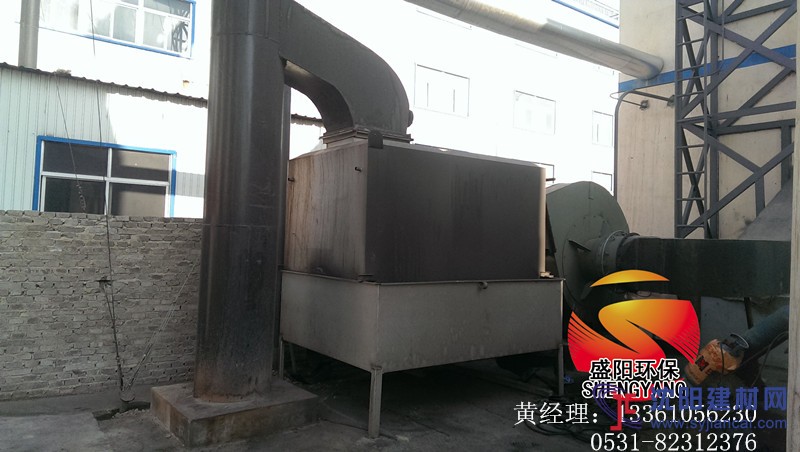

盛阳jshb高效卧式脱硫除尘器是由本体、贮水池、碱箱、喷淋系统等四大部分及相应的电气控制系统组成。
1、本体：本体外结构是用SS316不锈钢加工制作而成；内结构用高强耐酸碱贵金属制作。耐酸碱腐蚀性强，结构紧凑，重量轻。本体由四个腔室组成，腔室与腔室之间采用文丘里管连接，前两个腔室为工作腔室——即除尘脱硫。喷淋、冲击、乳化分散、水膜都是在这两个腔室来完成。后两个腔室为脱水净化室。通过一级水雾凝结器和二级水雾凝结器完成脱水，完成烟气净化。
2、贮水箱：贮水箱采用耐酸耐碱的材料制作而成，a贮水：保持一定的碱水水位，保证本体水循环正常运转和溶液浓度稳定。b贮存废水和灰尘。C碱液再生。
3、喷淋系统：喷淋系统是由喷淋管、碱水泵、碱水罐及还原池组成。喷淋管是由一组带小孔的不锈钢管组成，把碱水均匀分布在设备的各个喷淋点上，形成设计要求的水幕。碱水泵通过管道为喷淋管提供足够的碱水或再生碱水。碱罐或再生池是分别提供碱液或再生碱液的地方。
四、烟气在设备中的净化过程
在烟气入口处经过初次喷淋的烟气进入第一腔室以后、首先向水面冲击，溅起水花进行爆气，使烟气与水充分接触。然后进行逆向喷淋。烟气在狭长的复合型的水膜通道中逆喷淋方向运行。烟气与水长时间充分接触后进入第二腔室，在第二腔室里，烟气与碱雾刺同向而行，返转在曲折的水膜通道中，使烟气有充分的机会与水膜多次充分接触。同时数次穿越瀑布进行重新分散组合，使除尘脱硫更加的充分。穿越文丘里管进入第三腔室，烟气进入一级水雾凝结器，去除80%的水雾。穿越喉管进入第四腔室，烟气进入二级水雾凝结器，去除剩余水分的90%。烟气通过盛阳jshb高效卧式脱硫除尘器的完成处理净化排入大气。 |
