『描述』

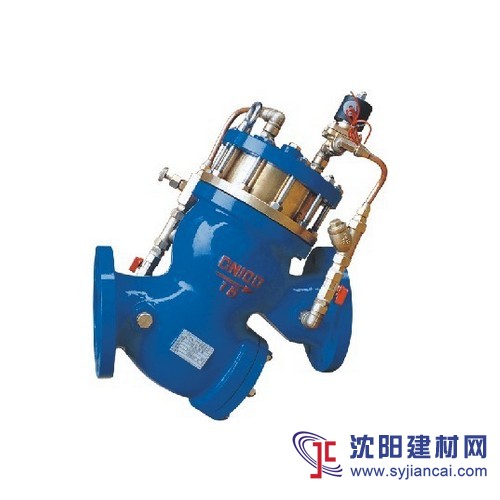

YQ98006过滤活塞式电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统,通过电磁导阀可以实现对阀门开启和关闭的遥控。
『原理』
当阀门从进口端给水时,水流流过针阀进入主阀上腔控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀上腔控制室内压力变低,主阀处于全开状态。当电磁导阀关闭时,主阀上腔控制室的水不能流出,控制室升压,推动活塞关闭主阀。本产品利用导阀控制阀门的开启和关闭,反映准确快速。
『特点』
体采用流线型设计,流体阻力小,流量大;
性能可靠、强度高、动作平稳;
利用液压控制原理,使滑盘关闭与进水压力成正比,密封可靠性高;
可自动控制水塔或水池液面,液面控制准确度高;
主阀安装在水池外面,调试检查方便,维修简单;
『用途』
广泛用于市政给排水、消防、工矿企业等水池或水塔的进水管道中,作为水位自动控制阀,是水池、水塔进水阀首选产品。
『参数』
材质:铸铁、铸钢;
压力:≤2.5Mpa
口径:DN50-DN500
『性能介绍』
1、阀体采用流线型的Y型宽阀体结构,因而具有压力损失小、流量大(比现有一般腰鼓形阀体的控制阀流量增加25%,且抗汽蚀能力强、减低噪音。
2、液压缸式活塞传动,动作平稳可靠。动作时有缓冲作用,因此噪音很小。克服薄膜式因压力、流量急剧变化而产生振动,噪音大及薄膜容易破损的缺点。
3、方便实用的传动密封机构,整个机构具有传动、导向、密封三大功能,而且与阀体各自独立。使用时阀体装在管网中。也可将整个机构拆下,因此维修及更换零配件十分方便。本阀设计有三处定位导向机构。即活塞、阀杆、导向架,能保证阀门开闭时更加准确、可靠,克服其他阀门一点定位而引起不稳定的确定。活塞采用标准件双Y型自密封原理橡胶圈,使密封安全可靠。机构内设置有弹簧能防止流体压力流量的急剧变化时所产生的振动,并在无流量时自动关闭阀门,防止介质倒流。液压缸具有缓冲作用,减少水冲击压力即(水锤)对管网的影响。
4、根据《建筑给排水设计规范》中有关规定,控制阀前要安装过滤器,并应便于排污的要求。YQ9800型水力控制阀将控制阀和过滤器合理地结合在一起,装YQ9800型水力控制阀要比装一般控制阀和过滤器在长度上缩短,而且管网上少了一个接头,减少了投资成本。
5、YQ9800型多功能过滤活塞式水力控制阀在主阀不变的情况下,可以根据管网中不同的要求,附上合控制系统就可以满足管网中不同的需求,如可调减阀、安全泄压阀、遥控浮球阀、缓闭止回阀、电动浮球阀、多功能水泵控控制阀、流量控制阀等。并且可以实现自控、电控、遥控、及控制其开闭的时间和速度。达到一阀多用的作用,为现代的水系统工程,石油等工业领域提供理想的流体控制装置
|
