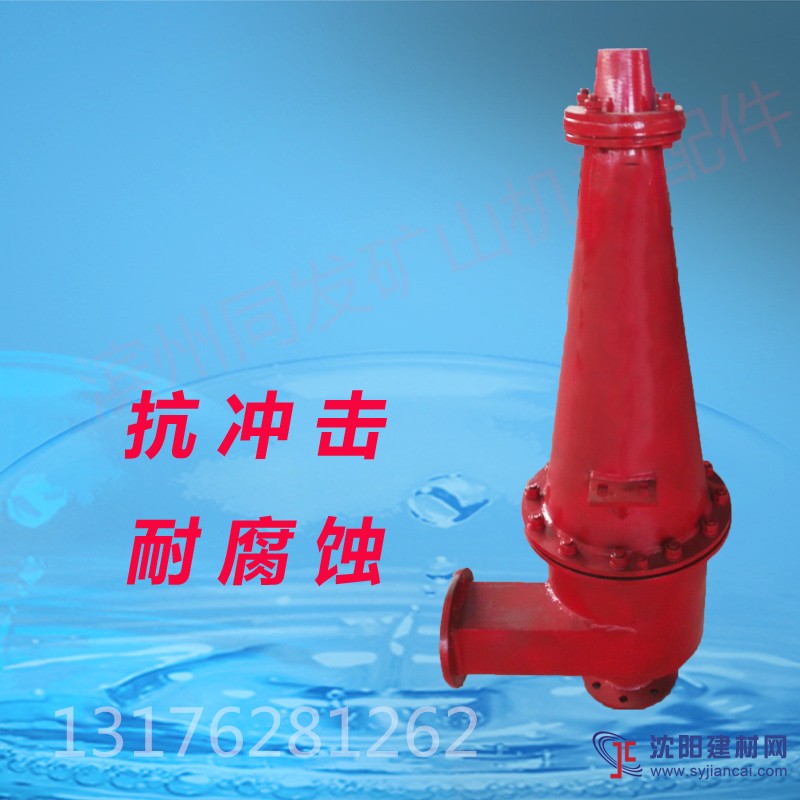

水力旋流器的构造：上部为圆锥形。在圆柱形筒体上装有与筒壁呈切线方向的给矿管。圆锥上部装有与圆柱部分相连通的中心溢流管。溢流管的上端则通过缓冲室或直接与外部管道联接以排出溢流。在圆锥形底部装有沉砂咀，以排出粗粒沉砂。为了减不磨损，可在给矿口、沉砂咀及筒体内壁衬以耐磨橡胶或用辉绿岩、铸石、碳化硅等耐磨材料。
水力旋流器的工作原理:当矿浆用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/ 厘米）和流速（约5～12米/秒）经给矿管沿切线方向进入圆筒后，矿浆便以很快的速度沿筒壁旋转，而产生很大的离心力。在离心力和重力的作用下，较粗、较重的矿粒被抛向器壁，沿螺旋线的轨迹向下运动，并由圆锥体下部的排吵咀排出，而较细的矿粒则在锥体中心和水形成内螺旋状的上升矿浆流，经溢流管排出。
水力旋流器与机械分级机相比，其优点有：无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。其缺点是零部件麿损快；动力消耗大；给矿的压力、浓度及粒度对分级指标有较大影响。 |
