德国EBRO Z011-A型气动衬胶蝶阀采用中线型设计，其阀门主要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座采用可脱卸构造，并可根据不同介质的物理化学特性，选用相应的耐高温，耐低温，耐腐蚀，耐光，耐老化的材质。可广泛应用于给排水，污水，建筑，空调，石油，化工，食品，医药，轻纺，造纸，水电，船舶，冶金，能源系统等流体管线上作为调节和截流装置使用。

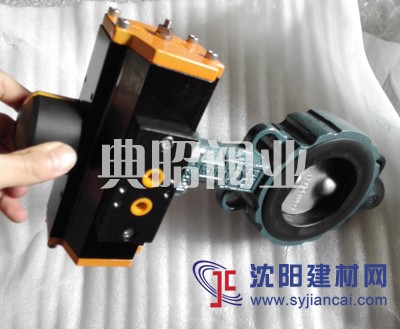

EBRO Z011-A型气动衬胶蝶阀产品实物图（DN80）：

结构特性：
一体化贯穿轴：确保阀门的强度、可靠性合阀板的精确定位。
O形圈：有助于防止轴泄漏。
精密准确的锥形销钉：增强防震保护，强化轴与蝶板的结合。可在现场更换。
精密准确的蝶板轮廓：防止“泡紧”关闭困难，确保最大程度见效扭矩，延长阀座寿命。
支撑性轴密封：弹性材料与酚醛背衬环的紧密结合体，有效防止由于扭曲变形导致的轴泄漏。
既适用于气态介质，也适用于液态介质。
可进行双向关闭
备选维修管道终端

技术参数
气缸选配：EB5.1系列
气缸形式： 双作用 单作用（弹簧复位式）
环境温度： -20℃-+80℃
气源压力： 双作用4～8bar、单作用5～8bar
附件选项 （可选）
回讯器：也叫限位开关，远程反馈开关信号 （普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源起稳压、过滤作用
手轮机构：在气源故障情况下，转动手轮机构，可实现手动开、关阀
电-气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）
                  （注：电气定位器只有在阀门要需求调节功能才选配）
备注: 气缸参数请另参考所选配的气动执行器资料。

结构尺寸：
