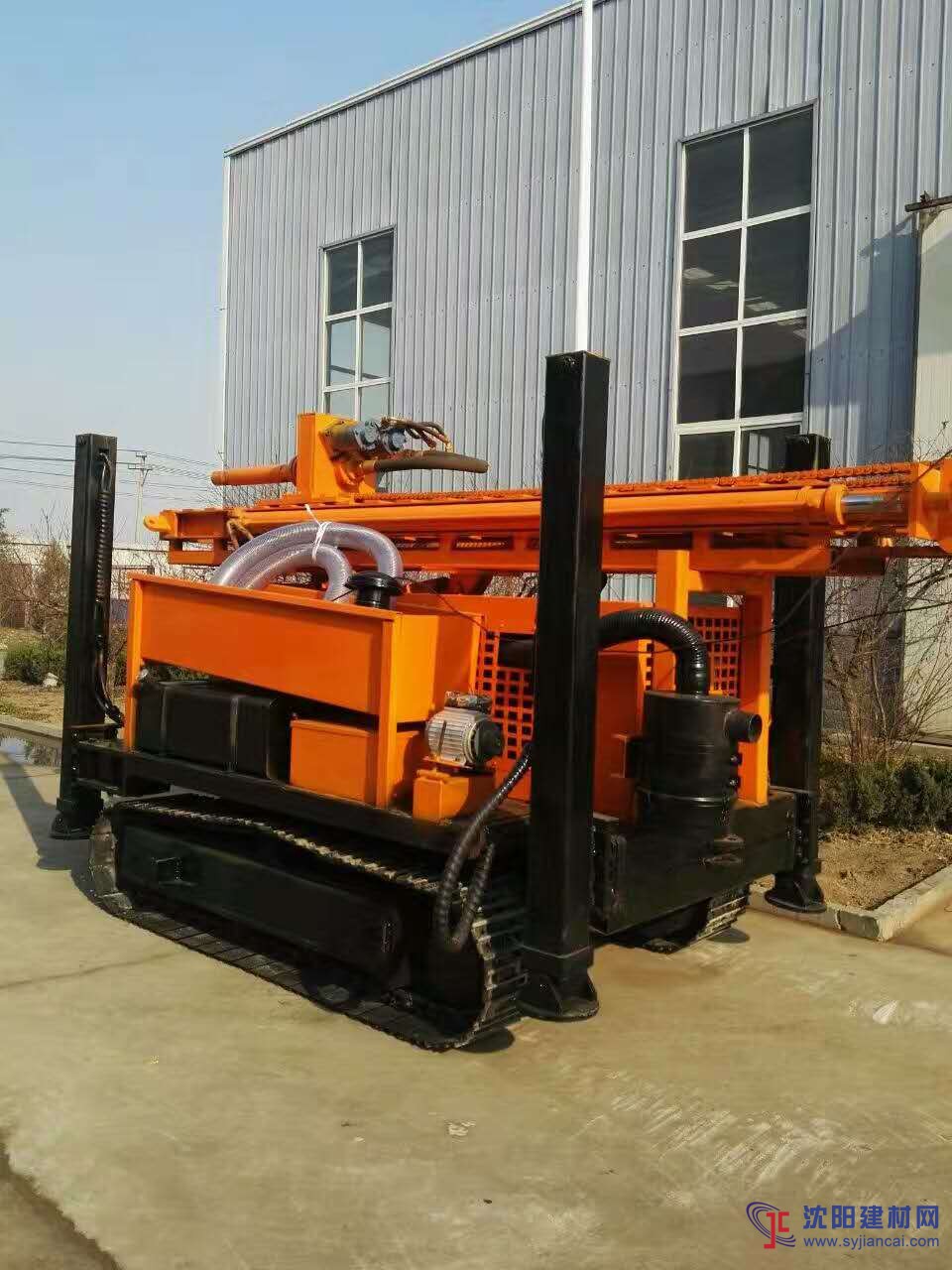

一、HW-400履带气动钻机概述：
HW-400系列钻机是一种轻型、的钻凿孔设备，它主要适用于钻凿水井、农业灌溉井、地热空调孔及其他用途的井孔，尤其适用于山区和岩石地层的取水工程。效率比传统的回转式钻机高十几倍，为用户创造的经济。特别是解决了坚硬岩石层、砾石、卵石层的回转钻机的施工难题，能够在各种地质结构下。
1、该钻机可在不同地层上进行穿凿工作，钻孔直径可达350mm，终孔直径为115mm时,深度可达400米。
2、该钻机采用新型液压技术，配套两只大扭矩液压马达回转，扭矩可达8000N ·m，主轴输出转速在52-135rpm之间实现六级切换。
3、两只大缸径高压推进油缸，为钻机提供高达15吨的提升力（提升速度24米/分钟），保证钻机在深孔工作时有的推进和提升力。
4、名厂六缸涡轮增压中冷发动机既省油，又能够为液压系统提供充沛动力，保证液压各执行原件工作。
5、新颖的嵌入式滑道机构，使动力头导向、，又大幅度增大滑架行程（可装4米钻杆），极大地方便用户接卸钻杆和套管。
6、四条独立操作的大缸径液压千斤顶油缸，主机通过液压驱动能够自动升降；用户可根据自身需要选装高支腿，举升高度可达1.5米，简单的完成装、卸车，彻底解决了用户设备转场时的烦恼。
7、四条支腿缸可单独控制，方便钻孔时井孔与地面垂直角度的调整，同时保证钻机在工作时整机。
8、两级空滤进气设计，在恶劣施工条件下保证柴油机、空压机的正常使用寿命。
9、动力头主轴实现六档回转和无级可调式推进速度可以满足土层和岩石层等各种不同的复杂地层的钻进需求，使钻机具有极为广泛的适用性。
10、集中控制的液压操纵台，方便操作。双组四泵设计方便维修，降低维修成本。
11、该系列钻机采用挖掘机履带底盘。
13、设计新颖的钻杆吊装器使钻杆装卸更加快捷、轻便。
14、（选装）随机配有弧焊发电机，方便现场焊接维修，提供夜间施工照明。
15、独立的模块设计，可使钻机装在卡车上，增加其机动性。
16、本厂可提供φ63.5、φ76、φ89、φ102、φ114的钻杆，（专用厚壁地质钻探管STM-R780、材质：36Mn2V，接头材料35CrMo调质处理）,根据用户要求可进行表面氮化处理，以大幅度提高钻杆的耐磨性。
二、HW-400系列液压气动钻机基本参数：
|
序号
|
项 目
|
单位
|
参 数
|
备 注 栏
|
|
1
|
极限钻孔深度
|
m
|
400
|
|
|
2
|
钻孔直径
|
mm
|
φ115-500
|
|
|
3
|
钻杆长度
|
mm
|
3000
|
|
|
4
|
钻杆直径
|
mm
|
φ89、φ102
|
|
|
5
|
工作风压
|
MPa
|
1.05-3.0
|
|
|
6
|
耗气总量
|
m3/min
|
10-36
|
|
|
7
|
冲击器
|
/
|
DHD360/380
|
|
|
9
|
动力型号
|
/
|
R6105AZLG
|
|
|
10
|
动力参数
|
/
|
108Kw/2000rpm
|
|
|
11
|
爬坡能力
|
（°）
|
25
|
|
|
12
|
行走速度
|
Km/h
|
0～2.5
|
|
|
13
|
离地间隙
|
mm
|
280
|
|
|
14
|
支腿缸行程
|
mm
|
800(1500)
|
|
|
15
|
推进油缸行程
|
mm
|
2200
|
|
|
16
|
系统压力
|
MPa
|
20
|
|
|
17
|
推进力
|
tonf
|
7.0
|
|
|
18
|
提升力
|
tonf
|
15
|
|
|
19
|
回转器转速
|
慢速
|
rpm
|
52/60/65
|
|
|
快速
|
95/115/135
|
|
|
20
|
回转扭矩
|
N·m
|
4000/8000
|
|
|
21
|
整机尺寸
|
工作
|
mm
|
L4060×W2100×H5160
|
|
|
|
|
运输
|
|
L4550xW2100xH2950
|
|
|
22
|
整机重量
|
Kg
|
约8800
|
|
|
