伸缩缝

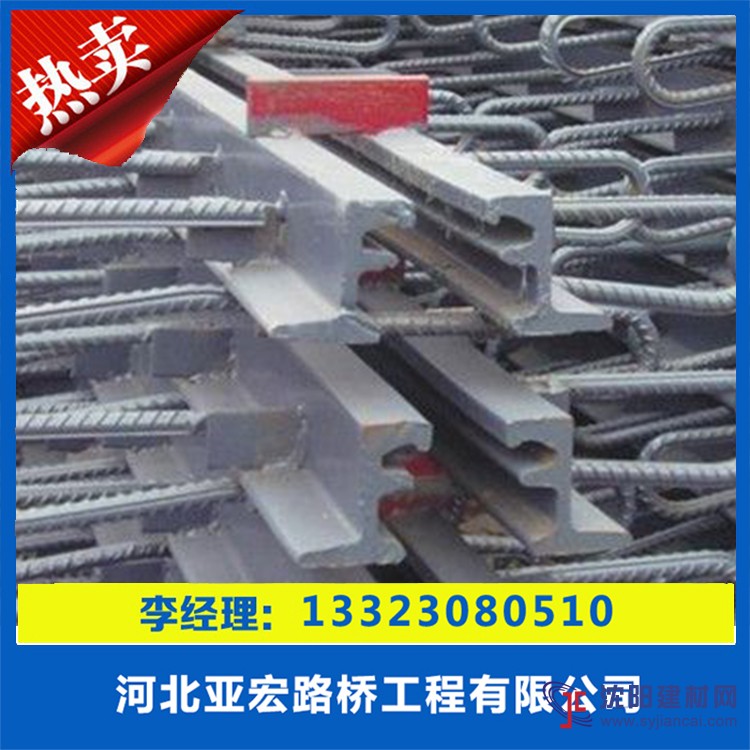

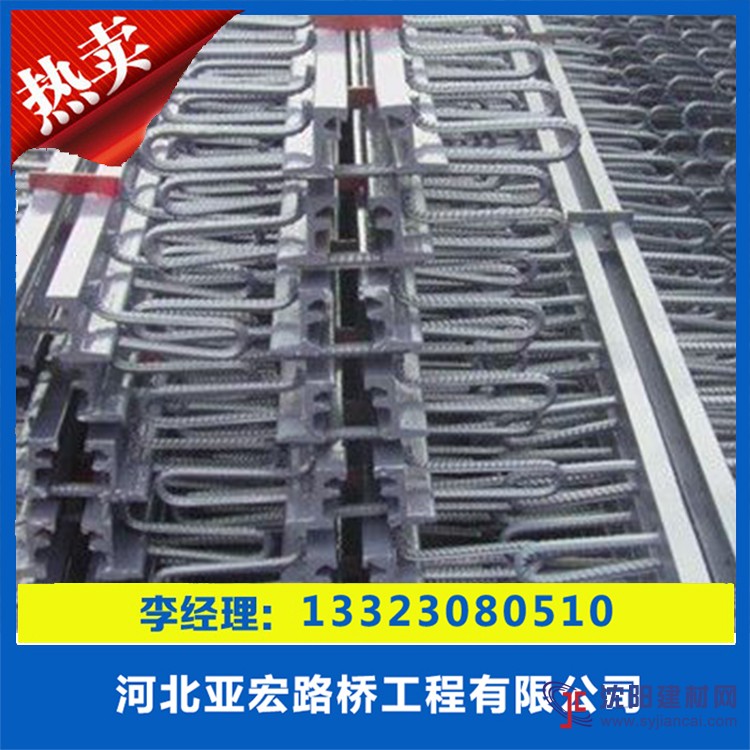

桥梁伸缩缝GQF-C型、GQF-Z型、GQF-E型、GQF-F型、GQF-MZL型,全都是采用热轧整体成型的异

伸缩缝型钢材设计的桥梁伸缩缝产品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型桥梁伸缩装置适用于伸缩量80mm以下的的桥梁, GQF-MZL型桥梁伸缩装置型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁.

　　伸缩缝【expansion joint】指的是为适应材料胀缩变形对结构的影响而在结构中设置的间隙。

　　伸缩缝又称温度缝，是建筑工程常用名词之一。其主要作用是防止房屋因气候变化而产生裂缝。其做法为：沿建筑物长度方向每隔一定距离预留缝隙，将建筑物从屋顶、墙体、楼层等地面以上构件全部断开，建筑物基础因其埋在地下受温度变化影响小，不必断开。伸缩缝的宽度一般为2厘米到3厘米，缝内填保温材料，两条伸缩缝的间距在建筑结构规范中有明确规定。

　　若建筑物平面尺寸过长，因热胀冷缩的缘故，可能导致在结构中产生过大的温度应力，需在结构一定长度位置设缝将建筑分成几部分，该缝即为温度缝。对不同的结构体系，伸缩缝间的距离不同，我国现行规范《混凝土结构设计规范》GB50010-2010对此有专门规定。

2 桥梁应用
　　为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。

3 构造要求
　　（1）在平行、垂直于桥梁轴线的两个方向均能自由伸缩

　　（2）牢固可靠

　　（3）车辆驶过应平顺、无突跳与噪声

　　（4）防水及防止杂物渗入阻塞

　　（5）安装、检查、养护、消除污物都要简易方便 [1]

4 设计要点
整体设计


　　合理选定恰当伸缩量的缝隙极为重要，缝隙越大伸缩装置越容易遭破坏。采用的缝隙过大或过小，以及没有考虑安装时的温度而调整间隙。特别是针对板式橡胶伸缩装置，易造成破坏。即使是连续桥面，在面层铺装上往往也会出现裂纹。因此。要采取预先切割桥面，设置接缝，或用较软的铺装层来吸收裂缝，或者安设小型的伸缩装置来解决。在较大纵坡的情况下，如不设置考虑适应竖直变位的构造，也容易产生缺陷，引起破坏。伸缩装置沿桥面纵向，即使伸缩量小，也存在挠度差大的问题，因此，在伸缩装置构造上要给予重视。伸缩装置与梁体结合成等强的整体无疑是提高其使用效能的重要手段。除模数式伸缩装置之外的其他类型的桥梁伸缩装置，与桥面板的固定、结合往往不够充分，效果不甚理想，一般构造尺寸较小、刚度不足，而且对新材料的特征、配合等研究不够深入，所以在选型时应作充分的比较研究。为防止因雨水而起的漏水现象，虽然在一些钢制伸缩缝装置中，对配合部位采取插入密封橡胶或将排水装置或铺装层面层作为容易清扫的型式，或在整个缝隙中灌注填人防水材料的实用型式。对与桥面的雨水，一般应在伸缩装置附近设集中排水口；对不在日常养护作多次涂漆的构件上，设计上应采用优质耐久的防护材料作有效的处理。
