长春6ES7321-1BL00-0AA0西门子模块

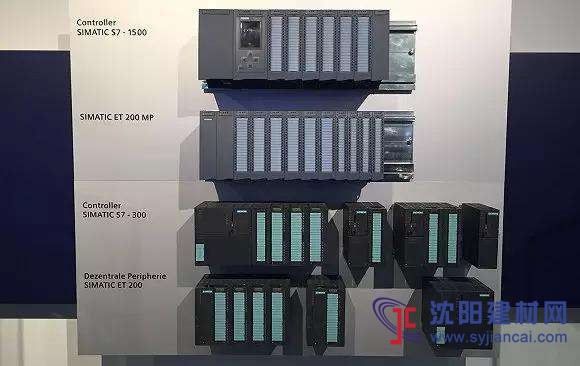

SIMATIC 控制器有多种多样，包括从高性能 PLC 的书本型迷你控制器，到基于 PC 的控制器，无论什么要求，它都能满足要求。
这些控制器的共同特点是，在的空间里压缩了处理能力，能满足苛刻的机械和气候条件、高速及可扩展性等要求。()这种分级的性能特征是 SIMATIC 系列产品的力量所在。
目前，SIMATIC PLC 正在执行越来越多的功能，原本需要完全不同技术。 对您来说，一切都变得更加容易，更加一致，更加经济。

应用

模拟量输入/输出模块用于处理自动化系统中的模拟量输入/输出任务。模拟传感器和执行器可以通过这些模块连接到自动化系统。
使用模拟量输入/输出模块给用户提供以下优点：适应性：
通过合适的模块组合方式，可以根据特定任务调整输入/输出的点数。节约了不必要的成本。
功能强大的模拟量处理技术：
多种输入/输出范围以及高精度允许连接多种不同的模拟量传感器和执行器。
设计
模拟量输入模块具有下列机械特性：
紧凑型设计
坚固的塑料机壳里包括：
指示组故障的红色指示灯
前连接器插接选件，装在前门后面而得到防护。
前门上的标签区。
连接器针脚分配，用于在前门内部进行配线。
安装方便
模块安装在 DIN 导轨上并通过总线连接器连接到相邻模块。没有插槽规则；输入地址由插槽决定。
当在 ET 200M 分布式 I/O 系统中与有源总线模块一起使用时，可以对数字量输入/输出模块进行热插拔，而不会有任何反应。其它模块继续工作。
方便用户接线
装置单元通过前置连接器连接。当首次连接模块时，编码设备锁定在连接器中，这样该连接器只能适合于同样类型的模块。更换模块时，对于新的同类型模块，可原封不动保持前连接器的接线状态。这样可以避免在更换模块的过程中将已接线的前连接器插入到错误模块中。
西门子SM331模拟量输入模块
6ES7331-1KF02-0AB0   SIMATIC S7-300，模拟输入 SM 331，电位隔离 8模拟输入，分辨率 13 位 U/I/电阻/Pt100， NI100，NI1000，LG-NI1000， PTC/KTY， 66ms 转换时间； 1个 40针

6ES7331-7HF01-0AB0   SIMATIC S7-300，模拟输入 SM 331，电位隔离， 8模拟输入，aufl. 14Bit，0.052ms/通道 电流，电压测量仪器 报警，诊断，1个 20针， 适用于节拍同步运行 改进的总线循环时间，用于 时钟同步运行

6ES7331-7KB02-0AB0  SIMATIC S7-300，模拟输入 SM 331，电位隔离， 2 模拟输入，分辨率 9/12/14 位， U/I/热电偶/电阻， 报警，诊断，1个 20针， 拔/插利用 激活的背板总线

6ES7331-7KF02-0AB0  SIMATIC S7-300，模拟输入 SM 331，电位隔离， 8 模拟输入，分辨率 9/12/14 位， U/I/热电偶/电阻， 报警，诊断，1个 20针 拔/插利用 激活的背板总线

6ES7331-7NF00-0AB0  SIMATIC S7-300，模拟输入 SM 331，电位隔离， 8 个模拟输入； +/-5/10V，1-5V，+/-20mA， 0/4 至 20mA，16 位（55ms）， 单共用根系(50V COM.)， 1个 40针

6ES7331-7NF10-0AB0  SIMATIC S7-300，模拟输入 SM 331，电位隔离， 8 个模拟输入； +/-5/10V，1-5V，+/-20mA， 0/4 至 20mA，16 位， 单共用根系（60V COM.）， 4 通道运行：10ms， 8 通道运行：23-95ms， 1个 40针

6ES7331-7PE10-0AB0  SIMATIC S7-300，模拟输入 SM 331，单通道 电位隔离 250V AC， 6 AE 热电偶 B 型，E、J，K，L，N，R，S，T 电压：+/-25MV 至 +/-1V 16 位，50ms，1个 40针

6ES7331-7PF01-0AB0  SIMATIC S7-300，模拟输入 SM 331，电位隔离，2/3/4 线， 8模拟输入，电阻，Pt100/200/1000 NI100/120/200/500/1000，CU10， 特性曲线符合 GOST 16（内部 24）位，50ms， 1个 40针

6ES7331-7PF11-0AB0  SIMATIC S7-300，模拟输入 SM 331，电位隔离， 8 模拟输入热电偶 B 型，E、J，K，L，N，R，S，T TXK/TXK（L）符合 GOST 16 位，50ms，1个 40针

概述
模拟量输入
用于连接电压和电流传感器、热电耦、电阻和热电阻
应用
模拟量输入模板用来实现PLC与模拟量过程信号的连接。用于连接电压和电流传感器、热电耦、电阻和热电阻
功能
模拟量输入模块将来自过程的的模拟量信号转换为可在控制器中进行内部处理的数字量信号。
该模块具有如下特点：
分辨率为 9-15 位 + 符号位（具有不同的转换时间），可以设置。
各种量程；
电流/电压的默认设置是使用量程模块以机械方式设置的，可通过编程器和 STEP 7 的“Hardware configuration”进行细调。
中断能力；
该模块将诊断和限值中断发送到控制器的 CPU。
诊断；
该模块将综合诊断信息发送到 CPU。
西门子SM 332 模拟量输出模块
6ES7332-5HB01-0AB0   SIMATIC S7-300，模拟输出 SM 332，电位隔离， 2AA，U/I；分辨率 11/12 位， 20针，拔/插利用 激活的背板总线是可行的

6ES7332-5HD01-0AB0   SIMATIC S7-300，模拟输出 SM 332，电位隔离， 4 模拟输出，U/I；诊断； 分辨率 11/12 位，20针， 插拔利用激活的 背板总线是可行的

6ES7332-5HF00-0AB0   SIMATIC S7-300，模拟输出 SM 332，电位隔离， 8 AA，U/I；诊断； 分辨率 11/12 位，40针， 插拔利用激活的 背板总线是可行的


6ES7332-7ND02-0AB0   SIMATIC S7-300，模拟输出 SM 332，通道电位隔离 4 模拟输出，分辨率 16 位， 0-10V，1-5V，+/-10V，+/-20mA， 0/4-20mA，20针， 适用于节拍同步运行 改进的总线循环时间，用于 时钟同步运行
概述
模拟量输出用于连接模拟量执行器
应用
模拟量输出模块用于从PLC向过程变量输出模拟量信号。适用于连接模拟量执行器。
功能
模拟量输出模块将控制器的数字信号转换成过程所需的模拟量信号（电流或电压）。
该模块具有如下特点：
分辨率：12 ~ 15 位
多种电压和电流范围：
使用参数赋值软件可以对每个通道进行单独的量程设置。
中断能力：
出现错误时，模块将诊断中断发送到控制器的 CPU。
诊断：
该模块将综合诊断信息发送到 CPU。
