横装岩棉|玻璃棉吸音板,隐藏式聚氨酯横铺岩棉板


横装岩棉|玻璃棉吸音板,隐藏式聚氨酯横铺岩棉板
商店名称: 横装岩棉夹芯板-聚氨酯封边岩棉板-冲孔彩钢岩棉吸音板
信息类型: 隔音、吸声材料
有效时间: 长期有效
详情信息

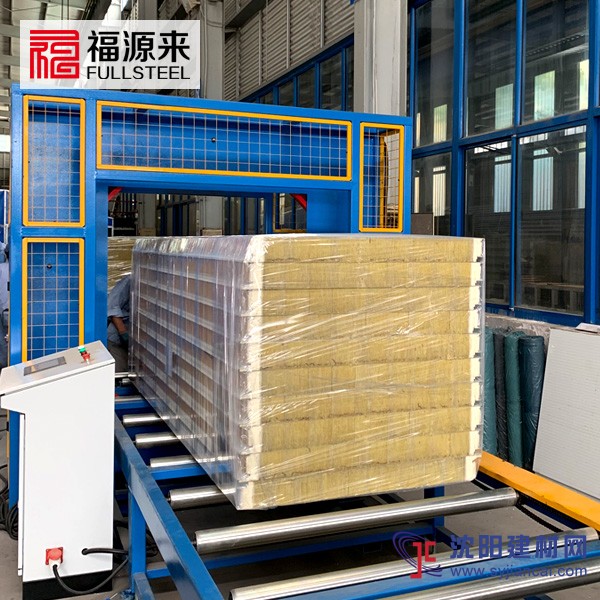

福源来生产制造外墙聚氨酯横装岩棉板,横装夹芯板节能材料。采购外墙聚氨酯横装岩棉板,横装夹芯板提供一站式服务,替客户安排运输,货发全国,客户也可提出自己的技术要求,我们将尽努力满足您,福源来欢迎您!外墙聚氨酯横装岩棉板,横装夹芯板具有保温,防火、装饰、承力等多种优越性能,已应用于工业建筑和公共建筑。如工业厂房、多层钢结构办公楼、多层钢结构超市、大型仓库、大跨度屋面、冷库、简易房等,也可以应用于装饰各种冷库、净化室、空调等场所。其相对于普通建筑材料具有美观、现代、保温性能好,施工方便,工期短等特点,是当今建筑行业材料当中理想的新型围护材料。




外墙聚氨酯横装岩棉板,横装夹芯板规格参数
有效宽度:1000mm
上下表面:采用镀锌彩色钢板,厚度为0.4-0.8mm。根据客户的具体需求,也可采用镀铝锌彩色钢板或镀锌钢板。钢板先经成型机轧制成型后再与岩棉工厂复合。
岩棉芯材:采用密度为120kg/m3岩棉块交错铺设,其纤维走向垂直于夹芯板的上、下表面,并紧密相接充实了夹芯板的整个纵横截面。岩棉块之间和岩棉与上、下层钢板之间通过高强度发泡剂粘接而形成整体,精良的生产工艺保证了高密度的岩棉隔热体与金属板内壁之间能产生极强的粘着力,从而使岩棉具有很好的钢度。

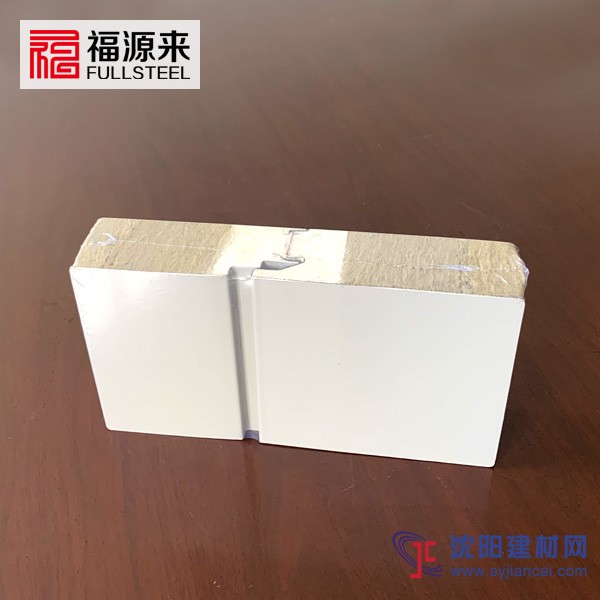

连接方式:隐藏式
板面形式:外板纯平、小波纹,内板纯平、等分压筋
板面保护:双面覆专用保护膜

防火性能:岩棉A级;聚氨酯B级


外墙聚氨酯横装岩棉板,横装夹芯板优点

1、质量轻,每平米重量低于24kg,可以充分减少结构造价。
2、安装快捷自重轻,插接、安装即可随意切割的特点,决定其安装的简便,可提高效益,节省工期。
3、防火彩钢岩棉夹芯板的面质材料及保温材料为非燃或难燃材料,能够满足防火规范要求。
4、耐火,经特殊涂层处理的彩色钢板保新达10-15年,以后每个十年喷涂防腐涂料,板材寿命可达35年以上。
5、美观,压型钢板清洗的线条多达几十种的颜色,可配合任何风格的建筑物的需要。
6、保温隔热,常用保温材料有:岩棉、玻璃丝棉、聚氨酯等,导热系数低,具有良好的保温隔热效果。
7、环保防噪声,彩钢夹芯板隔音强度可达30-50分贝,是十分有效的隔音材料。
8、可塑性强,压型钢板可以任意切割,够满足特殊设计的需要。

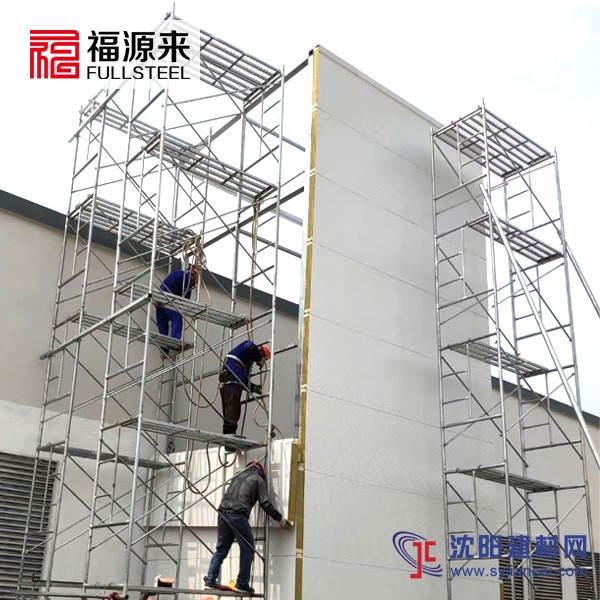

外墙聚氨酯横装岩棉板,横装夹芯板被广泛用于大跨度厂房、仓库、办公楼、别墅、楼顶加层、商店、售货亭和临时用房及需保温隔热防火的场所。彩钢夹芯板外形美观,色泽艳丽,整体效果好,它集承重、保温、防火、防水于一体,且无需二次装修,是一种用途广泛,特别是在对于建筑工地的临时设施如办公室、仓库、围墙等,更体现了现代施工工地的文明施工,尤其在快速安装投入使用方面,在可装可拆、材料的周转复用指数方面,都有明显优势,较大幅度降低建筑工地临时设施费用,将是不可缺少的新型轻质建筑材料。

外墙聚氨酯横装岩棉板,横装夹芯板实际价格以咨询为准,谢谢!无锡市福源来彩板型钢有限公司期待与您合作!



外墙聚氨酯横装岩棉板,横装夹芯板厂家介绍门式刚架结构设计实例
一、工程概况
(一)设计资料
项目地点在山东日照,某客户需要建设66X75m的仓库,根据客户要求,宽度方向为66m,设3跨,跨度分别为24m、18m、24m,柱距取7.5m,檐口高度为6m。屋面为0.5mm压型钢板+75mm 厚保温棉 (容重14kg/m3)+0.4mm内衬板,材质采用Q345。
(二)方案选取
1.跨度:
考虑到特殊的使用要求(中间18m兼做交通走道),客户指定了上述的跨度要求。为使读者理解如何寻找最经济的结构方案,笔者又研究了21m+24m+21m或18m+30m+18m的跨度方案,三种方案的每榀框架的用钢量对比如下:
24m+18m+24m,每榀框架用钢量 4.9吨;
21m+24m+21m,每榀框架用钢量 4.2吨;
18m+30m+18m.,每榀框架用钢量 4.6吨;
通常来说,如可能尽量将框架设计成对称结构,各跨跨度基本相同,中间跨跨度度略大于边跨将是一种比较经济的方案。本项目由于客户需要将中间跨(18m)设置为走道,故笔者没有建议他们改为较为经济的跨度方案(21m+24m+21m)。
2.柱距选择:
鉴于本工程总长度为75m,故取柱距为7.5m,即10@7.5。读者也可以比较7.75+7@8.5+7.75的柱距方案。后者也是一种比较经济的株距方案。
3.屋面梁拼接节点设置
节点设置需要考虑下列因素:
(1) 拼接点尽可能靠近反弯点,一般反弯点位置在1/4~1/6跨度处,按照此原则,对于24m跨,拼接点设在离柱24*(1/4~1/6)=4~6m处比较合适。对于18m跨,则应该设在18*(1/4~1/6)=3~4.5m比较合适;
(2) 单元长度不要超过可运输最大长度,一般不宜超过12.5 m;
(3) 尽量减少拼接数量,因为拼接节点需要端板及高强螺栓,同样会增加项目造价;
(4) 拼接节点应避开抗风柱及屋面系杆的连接位置,以避免出现连接上的不便;
综合多种因素,我们将屋面梁做了分段,见图3-26。A节点为边柱与梁拼接节点,D为中柱与梁拼接,通常此处屋面梁不断,这是考虑此处弯矩较大,对于屋脊节点 F,通常我们也不建议此处屋面梁断开,原因是此处通常会有抗风柱及屋面系杆,若设置屋面系杆,将引起连接上的不便。这样66m的屋面梁一共被分为7段。读者可以试着研究其余不同的梁分段方式,并与此方案做以对比。
4.柱脚及梁柱的铰接与刚接设置:
由于本项目檐高较低,且没有行车,故柱脚均可按铰接处理,对于中柱,采取摇摆柱,即柱与梁连接采用铰接的模式。计算简图见图3-26。
(三)荷载计算
1.恒载计算:
作用在屋面梁上的恒载有:
0.5mm厚压型钢板,重量0.5*7.85*1.25= 5.0 Kg/m2
75mm 厚保温棉 (容重14kg/m3)75*14/1000=1.05Kg/m2
0.4mm厚屋面内衬板,重量0.4*7.85*1.1=3.5Kg/m2
屋面檩条重量,一般可取3-5Kg/m2
屋面支撑、系杆、檩条拉条、隅撑等重量,可取2Kg/m2
以上重量合计约为15Kg/m2,作用在框架上的恒载为0.15KN/m2*7.5m=1.125KN/m,见下图:
2.活载计算: 由于每榀框架受荷面积A=66*7.5=495m2>60m2,故活荷载可取为 0.3KN/m2。
3.屋面悬挂荷载 根据客户要求,取0.1KN/m2,由于STS软件没有此基本工况,我们将悬挂荷载放在活荷载里进行考虑,将活荷载取为0.4KN/m2,这样作用在框架上的活荷载为0.4KN/m2*7.5m=3.0KN/m,见下图
4.风荷载计算:
日照的风荷载标准值为0.4KN/m2,按照CESE 102:2002,内部标准跨的风荷载体型系数,风载体型系数参照下图:
则作用在框架梁柱上的风荷载分别为:
0.4*7.5*(+0.25)=0.8KN/m
0.4*7.5*1.05*(-1.0)=-3.15 KN/m
0.4*7.5*1.05*(-0.65)=-2.0KN/m
0.4*7.5*1.05*(+0.55)=-1.7KN/m
在输入风荷载时,需要注意STS里的正负号与与体型系数的正负号有所不同。体型系数的正负以风吸力或风压力定义,风吸力为负,风压力为正。而输入程序时,荷载方向与坐标正向一致为正。
二、结构布置
本工程长度为75m,按照门钢第4.2.2.2条规定,当无吊车时柱间支撑的间距宜取30~45m。因此本工程需要设3道柱间支撑,支撑分别设在端跨及较为中间的跨。
同时规范第4.2.2.3条规定, 当建筑物宽度大于 60m 时,在内柱列宜适当增加柱间支撑。本项目跨度为66m >60m,按规定应在B,C轴增设柱间支撑。但由于本项目客户由于工艺使用要求,不允许内部设柱间支撑(实际上这种情况在实际工程中会经常碰到)。需要提醒设计者注意的是,在支撑跨度较大的情况下,设计者需要对屋面及柱间支撑的受力进行严格的有限元分析,屋面支撑及柱间支撑当有必要时需采用双圆钢、角钢甚至圆管。有些设计者,不管受力如何,一律用圆钢做屋面或柱间支撑,圆钢的规格通常被经验的取为16~27mm的直径,这种做法很危险。
本工程通过计算发现在靠近端部的屋面圆钢支撑需采用双圆钢(2φ24),柱间支撑也需要采用2φ24的双圆钢支撑,本项目的支撑方案见图3-32。
三、建立计算模型
由于本工程无行车,故柱脚可选用铰接,中柱可采用摇摆柱,计算简图及单元节点划分参见下图。
四、内力计算和计算结果查看
根据STS计算结果,现将节点的控制内力列表如下:
说明:1.表中弯矩单位为KN·m,对于梁上部受拉为“+”,下部受拉为“-”,轴力及剪力单位为KN,轴力“+”为拉,“-” 为压,剪力“+”为逆时针,“-”为顺时针;
2.在计算柱脚时,Qmax最不利组合应该是剪力较大,且轴力较小的情况;
同时,STS还提供了图形查阅功能,通过后处理菜单,可以方便查到弯矩、剪力及轴力的数值,图3-34,35,36即为分别为弯矩,轴力及剪力的包络图,通过这些直观的图形,工程师可以方便的检查构件的内力情况,可以对计算的结果进行。
五、设计结果查看、分析和调整
STS具有先进的后处理系统,能够按照现行设计规范对梁柱构件进行强度、稳定及变形检验,相关的检验结果见下图。
钢结构应力比图说明:
1. 柱左:作用弯矩与考虑屈曲后强度抗弯承载力比值;
2. 右上:平面内稳定应力比(对应长细比);
3. 右下:平面外稳定应力比(对应长细比);
4. 梁上:作用弯矩与考虑屈曲后强度抗弯承载力比值;
5. 左下:平面内稳定应力比;
6. 右下:平面外稳定应力比。
