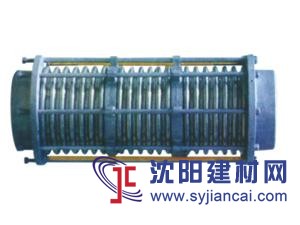

轴向型复式拉杆波纹补偿器(FSL型)
产品名称：轴向型复式拉杆波纹补偿器(FSL型)
公称通径：DN32-DN3000
执行标准：GB/T13295-2003、ISO2531、EN545
工作压力：0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品轴向补偿量：72mm-500mm
用途：也称为复式拉杆补偿器、轴向复式伸缩器。本产品结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
一、型号示例：
举例：0.6FSL200×12J
表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
二、应用说明：
1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力：
压力推动：Fp=100·P·A （N）
轴向弹力：Fx=f·Kx·X （N）
式中：P： 最高工作压力或最高试验压力 MPa；
A： 有效面积（查样本） 平方米；
Kx： 补偿器轴向刚度 N/mm；
X： 补偿器使用的轴向补偿量 mm
f： 系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。
|
