西安ZBW-12系列组合式变电站厂家供应

商店名称：	陕西南业电力设备有限公司
信息类型：	电工电气
有效时间：	长期有效

详情信息

概述
箱式变电站是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。
　　

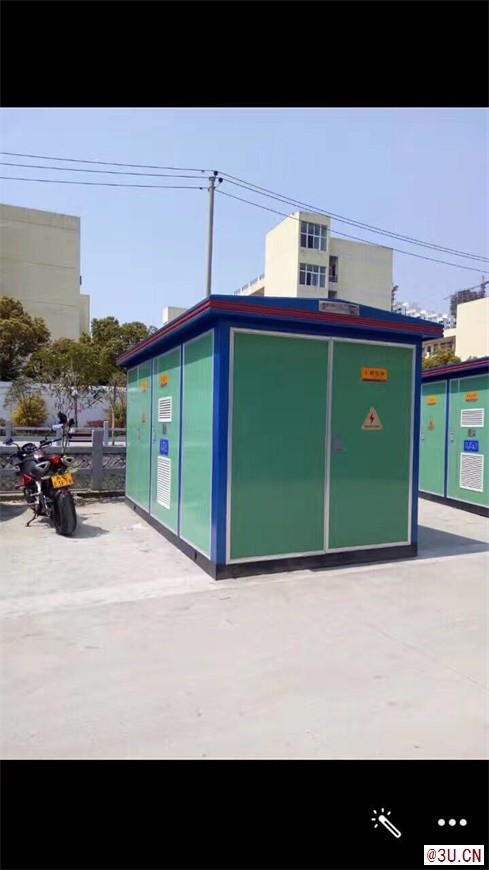

西安ZBW-12系列组合式变电站厂家供应
安装基础
a)按照电气安装工程规程要求，做好变电站安装基础，此基础用户可自行设计，亦可参考安装使用说明书。
b)在变电站的周围埋好接地网。从接地网引至本变电站的接地引线不少于两条，其接地电阻不大于4Ω，所有接地可共用一组接地装置。
c)变电站须采用专用工具从底部起吊。
d)变电站安装就位后，应保证箱变大门能顺利开关，再用四个地脚螺栓固定，亦可将底座与基础两侧的预埋槽钢进行焊接固定。
e)变电站的底座与安装基础之间的缝隙需用水泥沙浆抹封，以防雨水进入缆室。

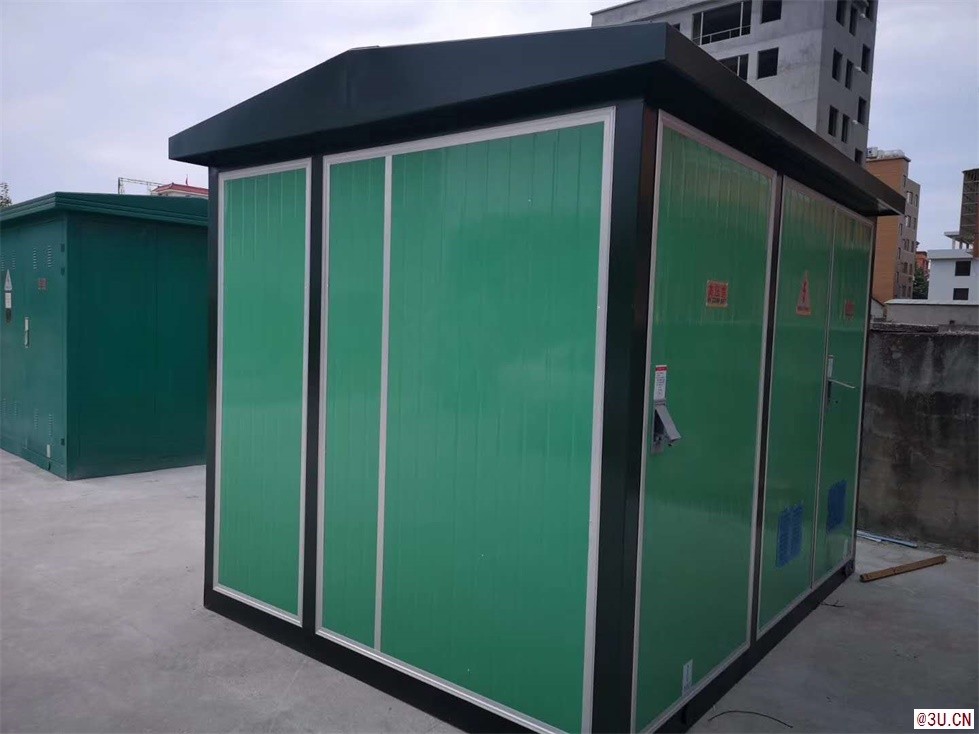

西安ZBW-12系列组合式变电站厂家供应

使用条件
海拔高度不超过1000m（>1000m时订货时须注明）

环境温度：40℃～-25℃（**日平均温度<35℃）

相对湿度：日平均值不超过95％，月平均值不超过90%

户外风速不超过35m/s

地面倾斜度不大于3o

安装地点无爆炸危险、火灾、化学腐蚀及剧烈振动

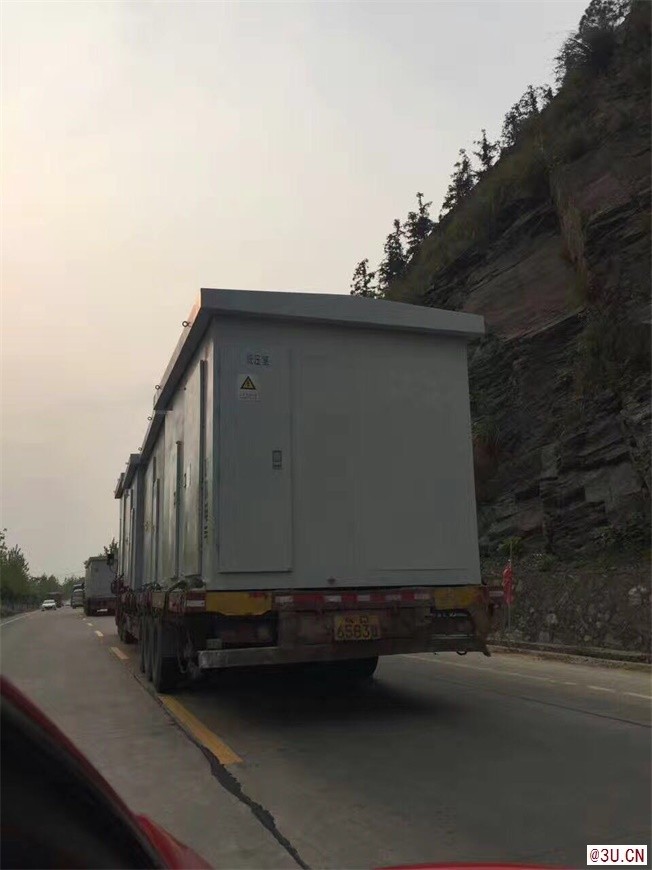

西安ZBW-12系列组合式变电站厂家供应
功能特点

箱体结构呈“目”字形或“品”宇形布置；
　　产品壳体材料采用铝合金板、不锈钢板、复合板、玻璃纤维增强水泥板等；
　　变电站底座为镀锌槽钢或水泥制作，耐腐蚀性强，具有足够的机械强度；
　　箱体顶盖采用双层结构，具有良好的隔热、防辐射和通风效果；
　　变电站各室用铁板隔开形成独工的小室，各室均设有照明设施变压器室顶部及侧部装有自动排风装置，来调节变压器室温度；

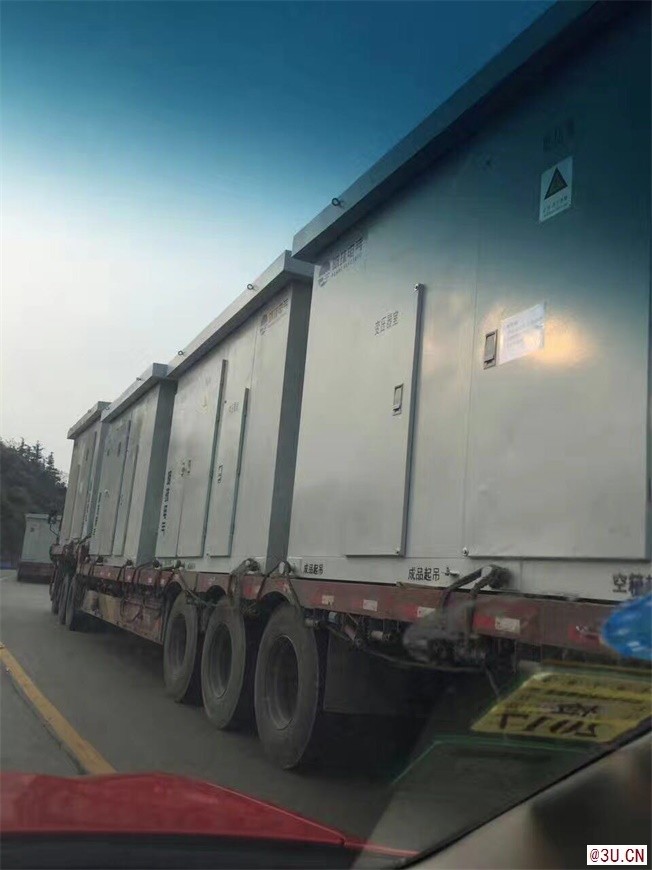

西安ZBW-12系列组合式变电站厂家供应
技术参数

项目单位参数

高压单元额定频率 H z50

额定电压 kV 12

额定工频耐受电压kV 42

额定雷电冲击耐受电压kV 75

额定电流A 630

额定短时耐受电流kA 20

额定峰值耐受电流kA 50

额定短时耐受电流持续时间s2

低压单元额定电压V400

主回路额定电流A100-2000

短时耐受额定电流（接地回路）kA12.5

短时峰值耐受电流（接地回路）kA 31.5

馈出回路电流 A 10-630

馈出回路数路 1-12

补偿容量 kVar 0-240

变压器单元额定容量 kVA 50-280

阻抗电压 % ±4％or4.5％（国际）

分接范围±2×2.5％

联接组别 D，yn11

箱体外壳防护等级 IP43

声级水平 dB ≤55
