产品概述:

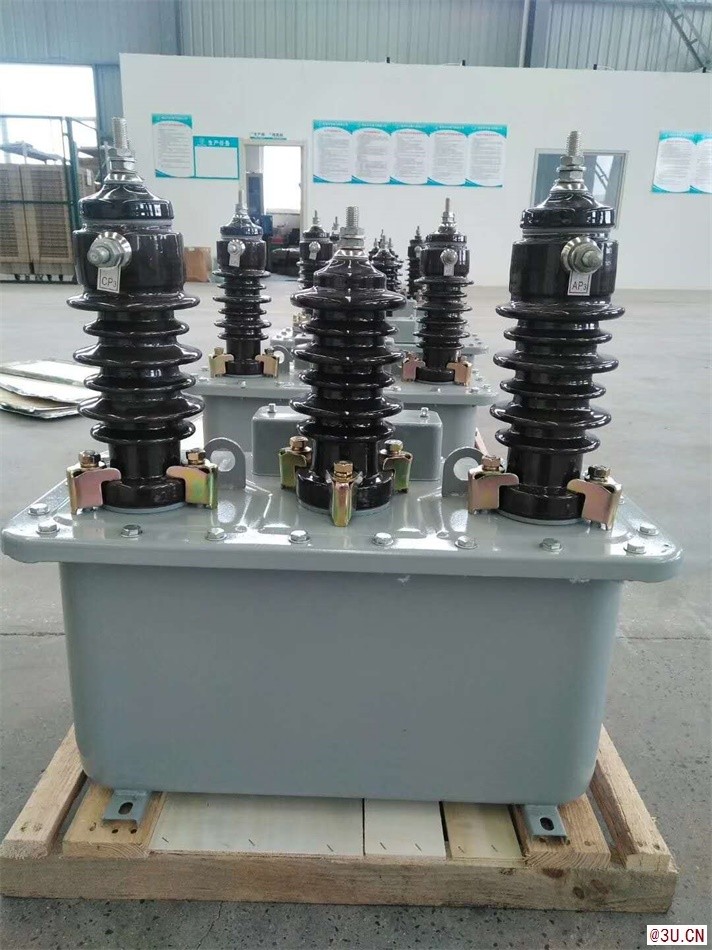

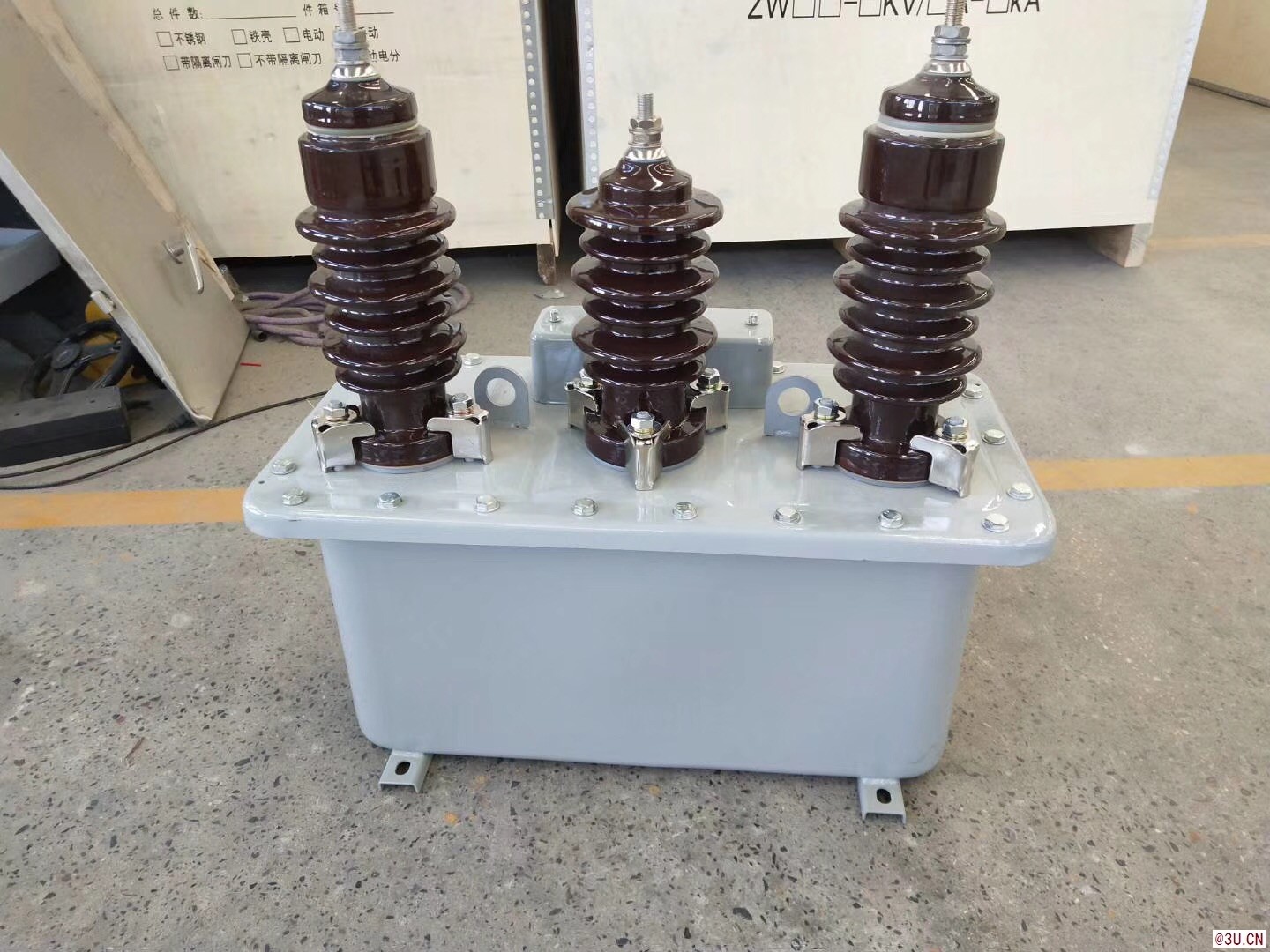

JLS-10三相四线油浸式（以下简称高压计量装置）适用于额定电压为10kV频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。JLS-6、10型三相四线油浸式高压计量箱适用于农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量。
南宁10KV三相四线油浸式计量箱批发价
优势说明：
本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
南宁10KV三相四线油浸式计量箱批发价
结构及特点：
1.本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
2.电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
3.电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
4.通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
5.仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
6.复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
南宁10KV三相四线油浸式计量箱批发价
安装与接线
1、高压计量箱应水平安装，台面安装高度不应低于地面300mm，电度表应垂直，不得任意倾斜。
2、高压计量箱电源端（一次进线侧）必须安装相应电压等级的氧化锌避雷器，其接地电阻≤10Ω，以防各种雷电过电压、操作过电压、工频暂态过电压，从而保护线路中的电器及用电设备。
3、接线，应辨明电网电源的相序A、B、C与高压电能计量箱，导电杆的相序A、B、C各相分别对应连接（必须正相序），P1进线，P2出线。
4、双变比接法：改变二次接线：接S1—S2为小量程变比（S3空头），接S1—S3为大量程变比（S2空头）。
5、单变比时，电流互感器二次S2与电压互感器二次b连接接地，电流互感器二次改变双变比用小变比时，S2与电压互感器b连接接地（S3空头）；用大变比时，S3与电压互感器b连接接地（S2空头）。
a.高压线为铝线时，应采用铜铝过渡线夹牢固连接，整机箱体必须接地；电流互感器二次不得开路，电压互感器二次不得短路。
b.高压计量箱装好后，应带负荷进行试验观察，看有功无功电能表转动是否正常。
c.经过以上***试验检查，合格后方可正式投入运行。
