结构简介
电压互感器由户内环氧树脂浇注结构，铁芯为外露式，用优质冷轧取向硅钢片叠装而成，在中心柱上装置一次及二次线圈。 电流互感器也由户内环氧树脂浇注结构，铁芯为封闭式，用优质冷轧取向硅钢片卷制而成。二个电压互感器（PT）、二个电流互感器（CT）通过组合装在一个封闭的铁箱内，形成一体

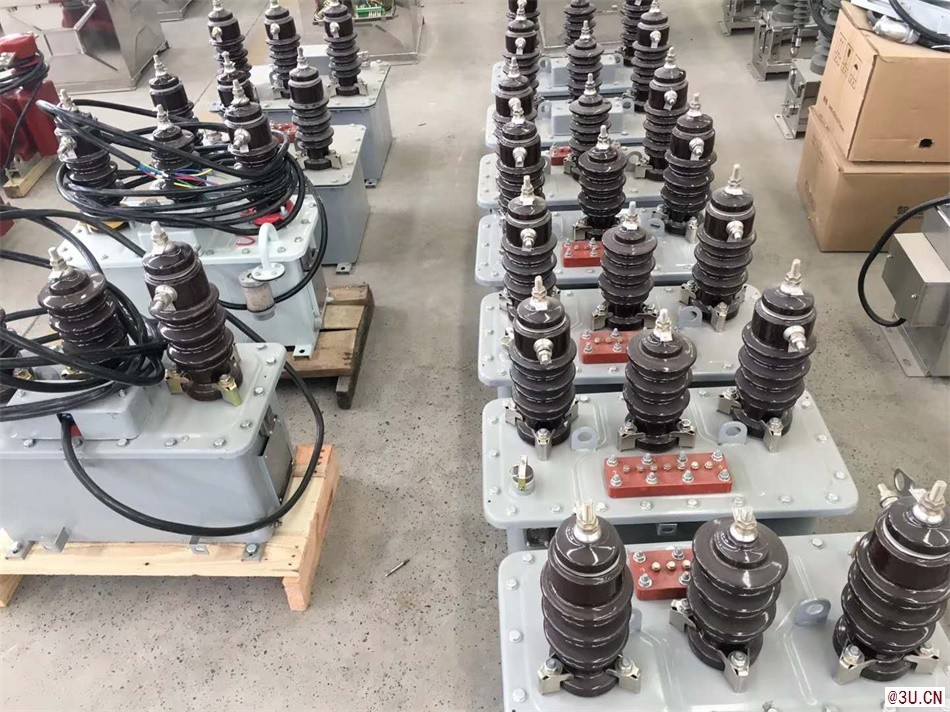

南宁10KV油浸式计量箱包效验通过
使用环境条件：
2.1海拔高度不超过1000m；
2.2环境温度：
高＋40℃；
日平均不超过30℃；
低-25℃；
2.3系统接地方式：中性点非有效接地系统；
2.4大气条件：大气中无严重污秽。

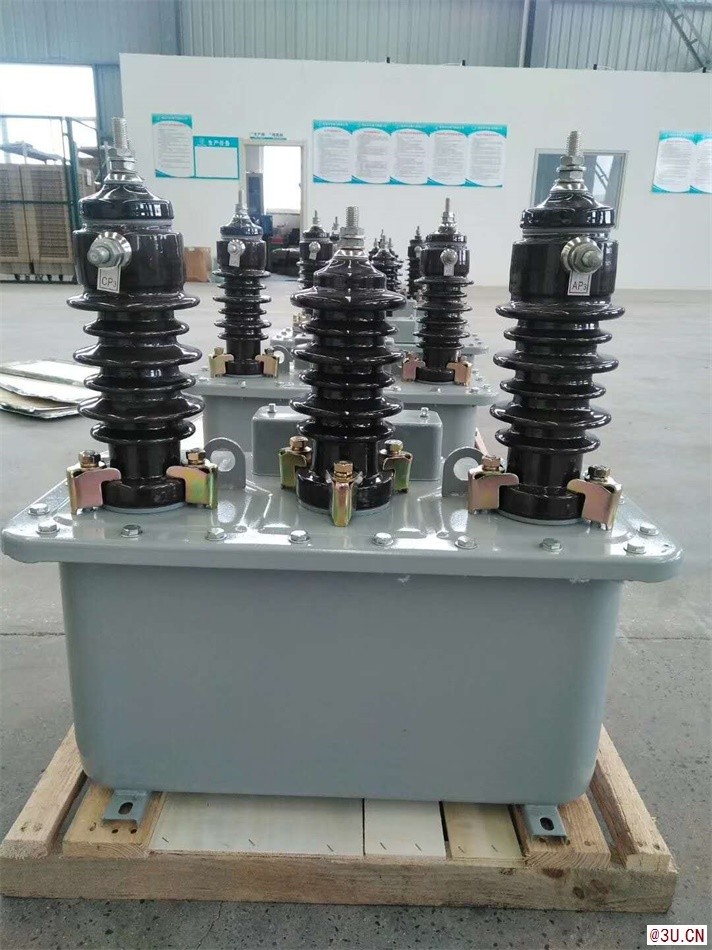

南宁10KV油浸式计量箱包效验通过
适用场合
用于高压电能计量，特别适用于中、小型变压器用户，能够完整准确的计量有功电能和无功电能，产品设计巧妙合理，结构紧凑，美观大方，各部封锁严密，防窃电能力强，配置仪表箱组成一个完整的计量装置，也可以分开单独安装仪表箱，表箱内装有两只高精度电度表，箱门上设有两个观察孔，便于直观抄表，并且配合仪表电能计量有专用接线盒，为现场校验提供方便。

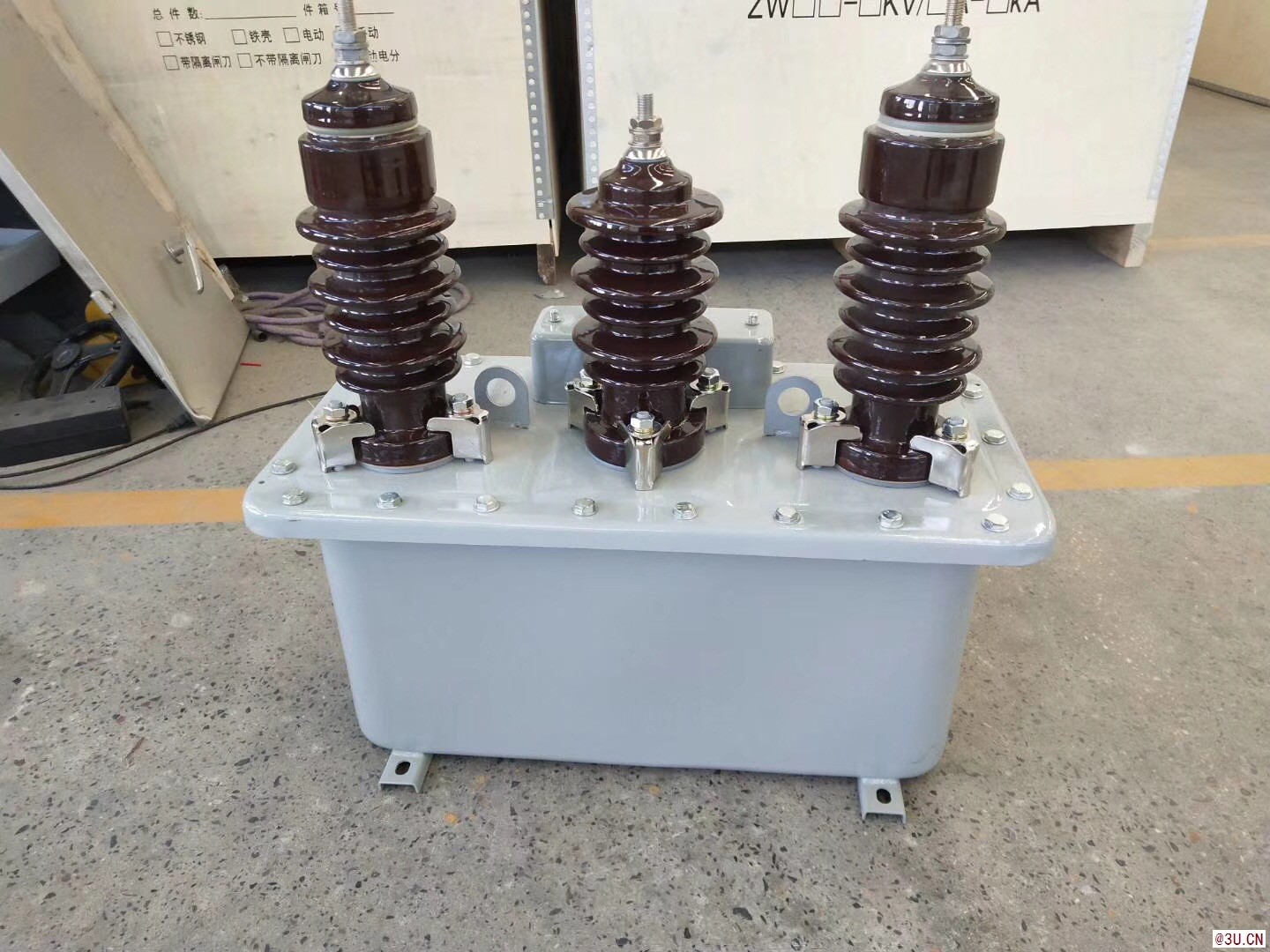

南宁10KV油浸式计量箱包效验通过
概述:
1、JLS-10高压组合互感器厂家本产品由组合互感器和仪表箱两大部分组成。本型产品电压、电流互感器采用真空全封闭浇注，产品具有性能稳定，容量大，准确度高等优点，是理想的户外干式计量产品。
2、JLS-10高压组合互感器厂家组合互感器由两只单相电压互感器(PT)及两只电流互感器(CT)组成。PT、CT均为电磁式，成一字形排列。固定在底板上，互感器的铁芯全部采用晶粒取向的条形优质冷轧硅钢片叠成。两只PT的绕组采用V/V联结组成三相测量装置。两只CT的一次绕组分别与电网A、C相串连。
3、JLS-10高压组合互感器厂家仪表箱与组合互感器的箱体分离，由长约4米户外电缆(4×42 3×2.52)和互感器的二次绕组出线连结起来。仪表箱内装三相有功电度表和无功电度表各一块，从箱体观察窗可以清楚地读抄数字，也可根据用户需要将仪表箱与组合互感器箱体连在一起组成连体式结构。
|
