使用前请仔细阅读说明书
1 jhh-8(a)，jhh-8(b)，jhh-8(c)本安电路用接线盒适用范围
jhh-8(a)，jhh-8(b)，jhh-8(c)本安电路用接线盒，适用于煤矿井下有粉尘及气体***危险的环境中用作通讯系统的电缆分线及连接之用。分线盒执行mt 166-87及q/ahsz 8-2007标准。
2 jhh-8(a)，jhh-8(b)，jhh-8(c)本安电路用接线盒产品特点

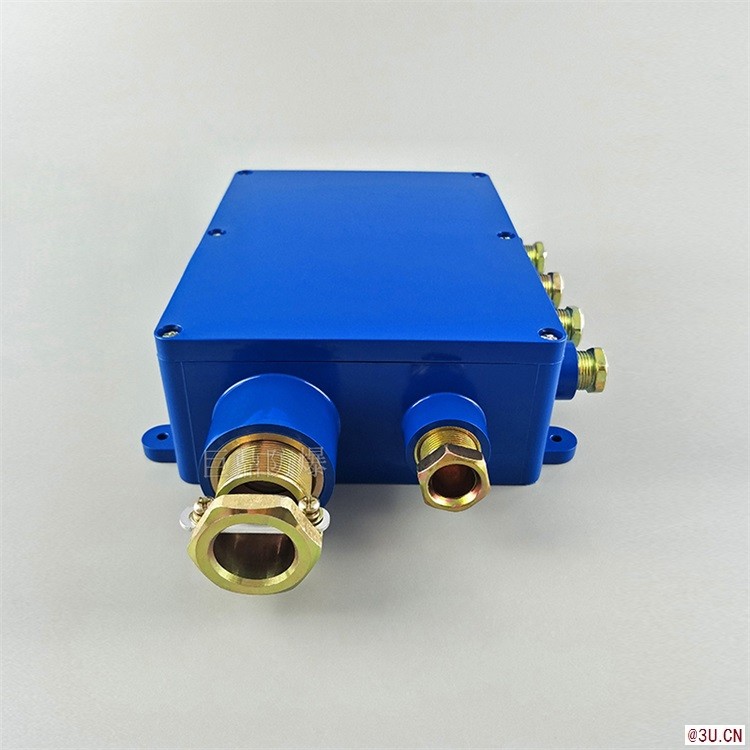

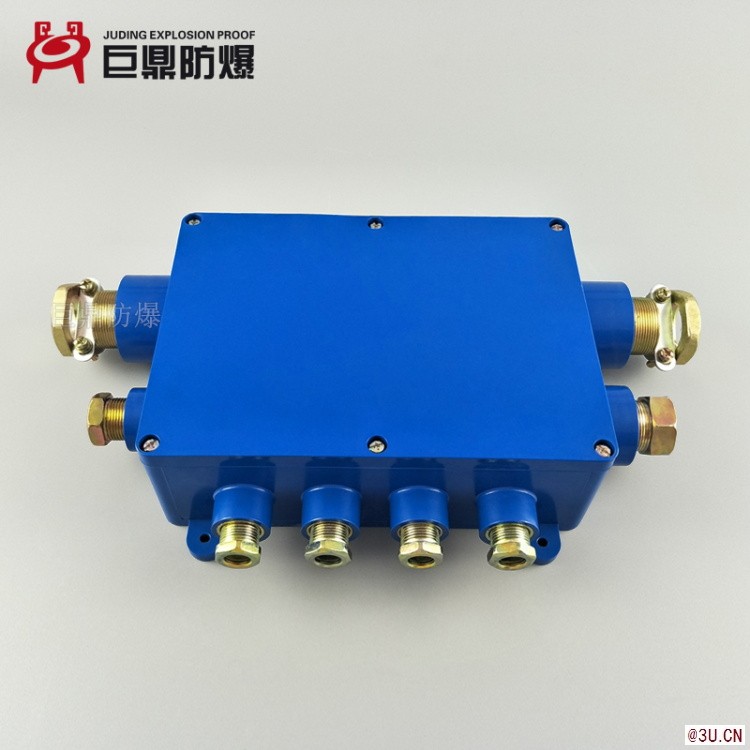

jhh-8(a)，jhh-8(b)，jhh-8(c)分线盒采用阻燃抗静电的abs塑料或钢板制成。
3 jhh-8(a)，jhh-8(b)，jhh-8(c)本安电路用接线盒使用条件
⑴ 大气压力：80kpa～110kpa；
⑵ 环境温度：-5℃～+40℃；
⑶ 平均相对湿度：不大于95% rh（＋25℃）；
⑷ 无剧烈振动和冲击的场合；。
4 jhh-8(a)，jhh-8(b)，jhh-8(c)本安电路用接线盒主要技术参数
⑴ 分线盒防爆型式是矿用本质安全型，防爆标志为exibⅰ。
⑵ 工作电压：≤60v dc；
⑶ 工作电流：≤1a dc；
⑷ 接触电阻：≤0.01ω；（常态下）
⑸ 工作方式：连续。
5 jhh-8(a)，jhh-8(b)，jhh-8(c)本安电路用接线盒安装使用注意事项
⑴ 分线盒在安装使用前应仔细阅读本使用说明书。
⑵ 分线盒应在检验合格的本安电路中使用。
⑶ 接线时，如有极性要求时，应根据要求对应相接。
⑷ 安装时一定注意将喇叭口拧紧，胶皮圈选择合适的，不接线的口要封堵好，防止灰尘、水进入盒内。紧固螺丝要拧紧，盖子密封圈要压好，丢失的要补上。
⑸ 安装时要避开淋水的地方，并吊挂在安全的地方。
⑹ 维修时，不得改变本安电路和与本安电路有关的电气参数和本安结构,不得改变电气元件的规格、型号。
6 jhh-8(a)，jhh-8(b)，jhh-8(c)本安电路用接线盒命名规则
jh h - 8
┬ ┬ ┬
︱ ︱ └── 8（接线对数）
︱ └────— 本质安全型
└──────—— 矿用电缆、光缆组件等连接器件
7 jhh-8(a)，jhh-8(b)，jhh-8(c)本安电路用接线盒订货须知
⑴ 写清分线盒的型号：jhh-（对线）、注明引入装置（喇叭口）数量。
⑵ 订购数量、交货日期。如有特殊要求请及早提出，协商解决。 |
