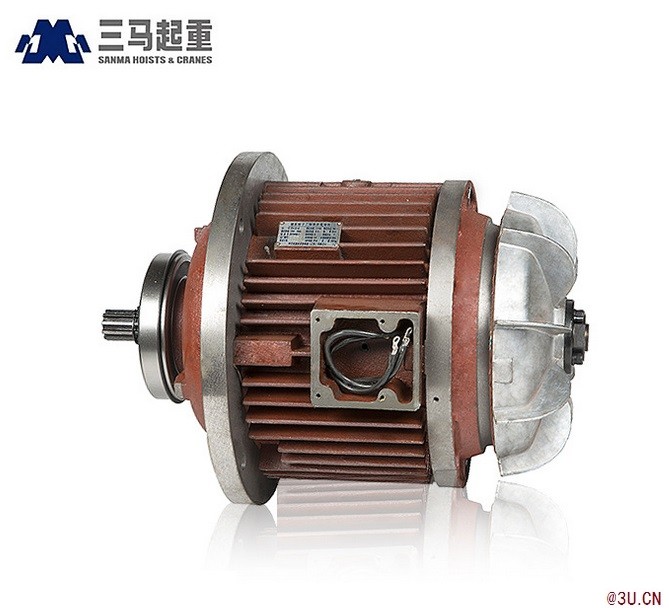

ZD41-4型7.5KW锥形电机5t电动葫芦起升电机三马原厂电机

ZD41-4型7.5KW锥形电机是配CD/MD5t及其他非标电动葫芦配套使用的锥形转子异步电动机，因其具有较大的起动力矩，并且适应工作中的频繁的直接起动，故在5t电动葫芦上主要作为主起升电机使用。ZD41-4型7.5KW锥形电机其工作原理是：电机不工作时，锥形制动器在弹簧力的作用下紧抱电机后端盖，始终处于制动状态。工作时，电机接电后，锥形转子产生轴向磁拉力，磁拉力克服弹簧力，使风扇制动轮（配无石棉制动环）脱开后端盖，电机正常运转。断电后，轴向磁拉力消失，在弹簧力作用下，风扇制动轮返回到原状态，实现制动。

   主要构成部件：电机前端盖（前端盖外部安装6218轴承）、机座（包含定子、线圈及其绝缘材）、后端盖、风叶制动轮（风扇制动轮、刹车轮）、锁母、风罩、转子装配（包括电机轴、转子铸铝、NU209E\NU207E轴承、支承圈、压力弹簧等）

   ZD41-4型7.5KW锥形电机主要尺寸另部件尺寸：电机前端盖法兰外圆直径380，连接孔尺寸340，连接孔直径4-Φ18,前端盖处大轴承型号为6218。电机轴轴头尺寸10D-35de4×28×4dc6，装风叶制动轮处为渐开线花键（模数为1.5,齿数为29），因公司有改进优化设计，其中还有两种参数：1、模数为2，齿数为21的电机轴；2、矩形花键10D-40de4×32×5dc6，同样配套的风扇制动轮同样有相应的规格。

ZD41-4型7.5KW锥形电机主要性能参数：电源为380V/50Hz(非标电压可以定制)、额定电流：18A、效率：80%、功率因数：0.8、起动电流：110A、防护等级为IP44,绝缘等级B级。

一）电动机使用的工作条件

电动机工作环境应干燥、洁净、电机周围通风良好；

电动机使用的环境高温度+40℃，低温度为-15℃，海拔不超过1000米；

工作方式：S4-25%，S4-30%；

电源电压不低于额定电压的90%；

额定电压380V、频率50Hz，Y接法；

电动机不适用于有易燃易爆及有溶化金属、有危险、酸碱类蒸汽的工作环境。

二）、检查

电动机使用前请仔细检查电机外观是否损伤，核对电机铭牌数据，如：型号、额定功率、电压、频率等与实际要求是否相符；

检查电动机紧固螺栓是否拧紧，轴承是否缺油，电动机接线是否符合要求，电动机是否可靠接地；

打开接线盒，用兆欧表测量电动机绕组的绝缘电阻，冷态不应低于5兆欧，否则，应进行干燥处理。

三、安装

联接电动机的电源线不宜过长、过细，否则，电源线压降过大，电机启动困难。

注意：1、使用时电机应可靠接地；

2、电机配装到主机上后，应保证电机轴前后窜动自如，不得有任何阻力，否则影响制动效果；

3、露天使用时，必须设有防雨装置。

四、使用注意事项

电动机起动运行后，应注意观察电动机传动装置、拖动设备及线路电压，有异常现象应立即停机，查明并排除故障后方能再次起动。

  接通电源后，若电机不转应立即停机，以免烧坏电动机。

  当发生下列情况应立即停机处理：

  A）发生人身触电事故；

  B）电动机或起动装置冒烟起火；

  C）电动机剧烈振动；

  D）电动机拖动设备损坏；
