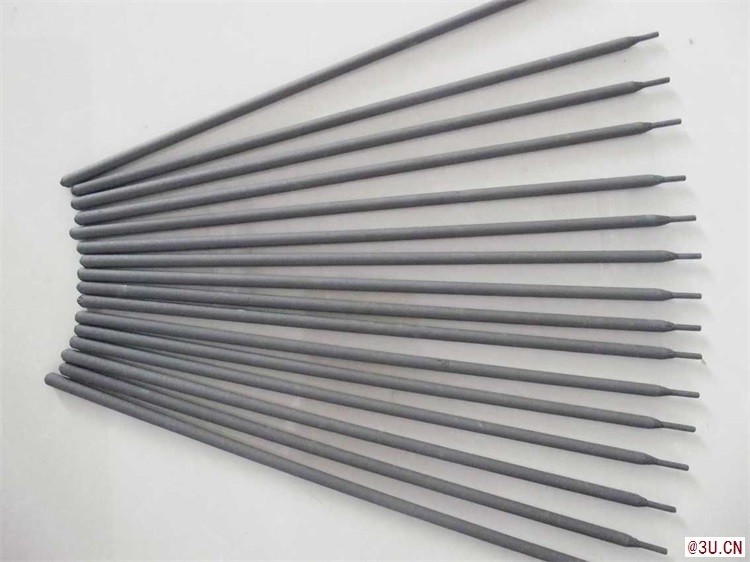

R507是低氢钠型药皮含Cr5.0％-Mo0.5％-V的耐热钢焊条，具有高温抗氢侵 蚀性能。采用直流反接，短弧操作，可进行全位置焊接。焊前焊件预热至300～400℃，并保持该层间温度。焊后需经高温回火处理。
适用于焊接Cr5Mo类（1Cr5Mo、T5、F5等）耐热、耐腐蚀合金钢，如工作温度在400℃的高温抗氢腐蚀的管道及锅炉的过热器和热交换器等。
熔敷金属化学成分（%）
元 素 C Mn Si Cr Mo V S P Cu
标准值 ≤0.12 0.50~0.90 ≤0.50 4.50~6.00 0.40~0.70 0.10~0.35 ≤0.030
≤0.020*
≤0.035
≤0.030*
≤0.50
注：*元素含量为JB/T4747所要求。
熔敷金属力学性能（焊后760℃±15℃×4h回火处理）
试验项目
抗拉强度
R m/ MPa
屈服强度
ReL或Rp0.2/ MPa
伸长率
A / %
常温 冲击吸收功
AKV/ J
标准值 ≥540 —
≥14≥20*
—
≥41*
注：*数值为JB/T4747所要求。
X射线探伤：Ⅰ级。
药皮含水量或熔敷金属扩散氢含量：≤0.30%或≤4.0mL/100g（甘油法）。
参考电流（DC+）
焊条直径 / mm 2.5 3.2 4.0 5.0
焊接电流 / A 60~90 90~120 130~170 170~210
注意事项：
1. 焊前焊条须经350℃烘焙1小时，随烘随用。
2. 焊前对焊件清除铁锈、油污、水分等杂质。 |
公安备案号21010302000002
