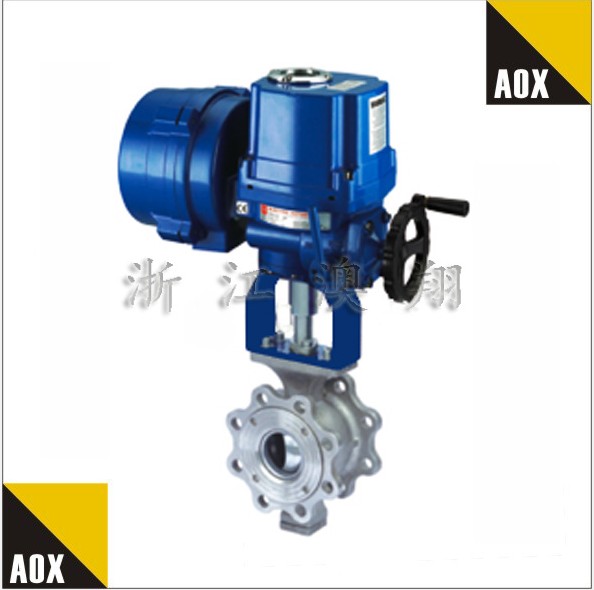

CHQ电动防爆球阀
一、产品概述
电动防爆球阀是一种球体绕垂直于通道轴旋转90°的阀门，其由回转型防爆角行程电动执行器和O型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
二、产品特点
1．防爆型电动球阀流体阻力小，是所有阀类中流体阻力最小的一种，以AC 220V、AC 380V或DC 24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。
2．全电子式电动执行机构，采有机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，通过输入电流信号或电压信号，改变球芯的旋转角度（0-90°任意角度），实现比例调节动作。
3．球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
三、阀门技术参数
|
公称通径DN
|
DN15～DN400(mm) |
|
公称压力 |
1.0、1.6、2.5、4.0、6.4MPa |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温)、金属密封（高温） |
四、安装尺寸（虚线部分为模拟量控制盒,开关型无此尺寸）
|
公称通径
DN
|
A |
ΦD1 |
N-Φd |
H1 |
H2 |
H |
L |
L2 |
L3 |
执行器选配
(常温常压) |
|
15 |
65 |
Φ85 |
4-Φ13 |
72 |
70 |
510 |
53.5 |
216 |
136.5 |
CHQ-005 |
|
20 |
65 |
Φ85 |
4-Φ13 |
72 |
70 |
510 |
53.5 |
216 |
136.5 |
CHQ-005 |
|
25 |
65 |
Φ85 |
4-Φ13 |
72 |
70 |
510 |
53.5 |
216 |
136.5 |
CHQ-005 |
|
32 |
80 |
Φ100 |
4-Φ18 |
80 |
75 |
530 |
53.5 |
216 |
136.5 |
CHQ-008 |
|
40 |
90 |
Φ110 |
4-Φ18 |
100 |
95 |
560 |
53.5 |
216 |
136.5 |
CHQ-008 |
|
50 |
100 |
Φ125 |
4-Φ18 |
107 |
100 |
585 |
53.5 |
216 |
136.5 |
CHQ-008 |
|
65 |
105 |
Φ145 |
4-Φ18 |
108 |
105 |
610 |
53.5 |
216 |
136.5 |
CHQ-010 |
|
80 |
120 |
Φ160 |
8-Φ18 |
127 |
125 |
630 |
81 |
276 |
140 |
CHQ-015 |
|
100 |
140 |
Φ180 |
8-Φ18 |
145 |
140 |
670 |
81 |
276 |
140 |
CHQ-020 |
|
125 |
170 |
Φ210 |
8-Φ18 |
170 |
170 |
715 |
82 |
276 |
140 |
CHQ-050 |
|
150 |
195 |
Φ240 |
8-Φ23 |
185 |
180 |
757 |
100 |
276 |
140 |
CHQ-080 |
|
200 |
240 |
Φ295 |
8-Φ23
4-M20 |
215 |
210 |
807 |
100 |
276 |
140 |
CHQ-150 |
注：以上选配参数仅供参考,具体以实际情况为准。
